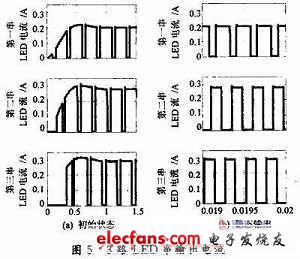

如圖5所示，各串電流得到了較好控制，輸出電流脈沖的占空比大小從第1串到第3串依次減小，但其峰值依次增大，確保各串均值電流一致。
?

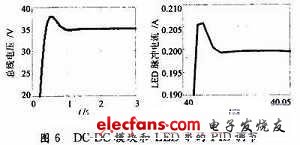

DC—DC模塊電壓和LED串電流的PID調節輸出如圖6所示，其過沖分別為2.4%和2.1%，效果較好。
?
?

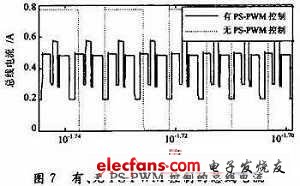

圖7顯示了無PS-PWM控制(虛線所示)和有PS-PWM控制的總線電流(實線所示)比較。從圖7中可以看出，無PS-PWM控制的總線電流脈沖跳躍幅度是有PS-PWM控制的3倍。即N串LED并聯時，通過PS-PWM調制可以使總線電流脈沖跳躍幅度減小到原來的1/N。
?

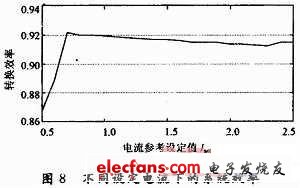

系統效率如圖8所示，Iset為PID模塊的輸入比較值，通過修改它，等效于對LED串調光，在大部分調光范圍內，其效率大于91%。
5 結語
由仿真結果可以看出，通過PS-PWM調制，總線電流跳躍幅度與沒有PS-PWM控制時相比，降低了2/3，減小了系統的EMI。通過對每串LED電流進行PWM占空比調節，較好的克服了由于LED芯片Vf的差異帶來的問題，同時維持了較高的效率。
