1 引言

　　照明現在基本都普及了LED。為此，必須了解LED的使用條件、工作原理、驅動方法和典型應用，才能讓LED照明的應用最大化。

　　2 LED工作原理

　　要設計驅動電路，首先要掌握其工作原理。LED的亮度主要與VF、IF有關。LED的伏安特性見圖1，其中VF是LED的正向壓降、IF是正向電 流。當正向電壓超過閾值(即導通電壓，如圖約1.7V)時，可近似認為IF與VF成正比。由圖可知，LED的最高IF可達1A，而VF通常為2 V～4V。

?

　　圖1 LED的VF與IF 的關系

　　LED的正向壓降變化范圍比較大(可達1V以上)，而由上圖中的VF-IF曲線可知，VF的微小變化會引起IF較大的變化，從而引起亮度的較大變 化。所以，通常LED的發光特性都用電流的函數來描述，而不是電壓的函數。但一般的整流電路的輸出電壓隨著電網電壓的波動也會變化，由此可知，采用恒壓源 驅動不能保證LED亮度的一致性，并且影響LED的特性。因此，LED驅動通常采用恒流源驅動。

　　3 LED驅動技術

　　由LED的工作原理知道，要使LED保持最佳的亮度狀態，需要恒流源來驅動。驅動的任務既要保持恒流特性，還要保持較低的功耗。為了滿足以上要求，通常采用的控制電流的方法有：通過調節限流電阻的大小實現控制電流;通過調節限流電阻上的基準電壓來調節電流;PWM調制實現電流控制。LED的驅動技術與開關電源中應用的技術十分類似，LED驅動電路是一種電源轉換電路，但輸出的是恒定電流而非恒定電壓。無論在任何情況下，都要輸出恒定而平均的電流，紋波電流要控制在一定的范圍內。

　?、拧∠蘖鞣?/p>

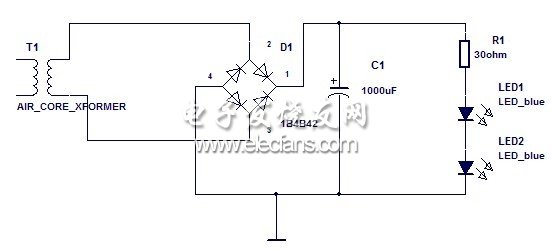

　　如圖2所示，這是傳統的電路。電網電壓通過降壓、整流、濾波后，通過電阻限流使LED穩定工作。這種電路的致命缺點是：電阻R上的功耗直接影響了 系統的效率，再加上變壓器損耗，系統效率約50%。當電源電壓在±10%的范圍內變動時，流過LED的電流變化將≥25%，LED上的功率變化超過 30%。電阻限流的優點是設計簡單、成本低、無電磁干擾;但是電流會隨著VF的變化而改變亮度，效率很低，散熱難。

?

　　圖2 限流法

　?、啤》€(wěn)壓法

　　圖3是在圖2的基礎上加了一個集成穩壓元件MC7809，使輸出端的電壓基本穩定在9V，限流電阻R可用得很小，不會 造成LED的電壓不穩。但是，此電路效率還是低。因為MC7809和R1上的壓降仍占很大比例，其效率約為40%左右。這就稱不上是節能照明產品。為了達 到既能使LED穩定工作，又能保持高的效率，應采用低功耗的限流元件和電路來使系統效率提高。線形穩壓法的優點是結構簡單、外部元件少、效率中等、成本較低。

?

　　圖3 穩壓法

　　⑶　PWM法

　　PWM脈寬調制，即用脈寬調制的方法，改變LED驅動電流的脈沖占空比來控制光的亮度。是利用簡單的數字脈沖，反復開 關LED驅動器的調光技術。使用者只需提供寬、窄不同的數字脈沖，即可實現改變輸出電流，從而調節白光LED的亮度。此驅動電路的特點是，通過一個電感器 將能量傳遞給負載，通常是用一個PWM控制信號，對MOSFET晶體管觸發導通和關斷來實現。通過改變PWM的占空比和電感器的充放電時間，對輸入電壓和 輸出電壓的比率進行調節。這類電路常見的結構包括降壓、升壓、降壓-升壓等類型。優點是高效、穩定，但容易產生人耳聽得見的噪聲，成本高，設計復雜。

?

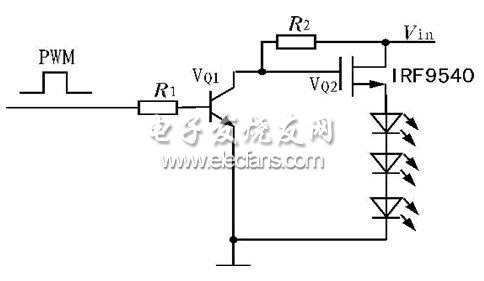

　　圖4 PWM法

　　圖4的PWM信號，經過三極管VQ1的基極連接到P溝道MOS管的柵極上。P溝道MOS管的柵極驅動，采用簡單的NPN三極管驅動放大電路，以改 善MOS管的導通過程，減少驅動電源的功率。當驅動電路直接驅動MOS管時，會引起被驅動MOS管的快速開通和關斷，這就可能造成被驅動MOS管漏源極間 電壓的振蕩。一則引起射頻干 擾，二則有可能造成MOS管遭受過高的電壓而擊穿損壞。為解決這一問題，需在被驅動MOS管的柵極與驅動電路的輸出之間串聯一只無感電阻。當PWM波輸出 高電平時，三極管VQ1導通，從而使MOS管的柵極電壓低于源極電壓，MOS管的源極和漏極導通，LED點亮。當PWM波輸出低電平時，VQ1截 止，LED熄滅。
