繼成功推出應用于MR16射燈的6-36V輸入1A大功率遲滯型LED驅動芯片SD42525和應用于LED路燈/照明燈的6-60V輸入1A大功率LED驅動芯片SD42528后，杭州士蘭微電子公司近期又推出了一款6~36V輸入，升降壓型大功率LED驅動芯片SD42560。該芯片是升降壓、恒流型LED驅動電路，采用了士蘭微電子專為綠色節能產品所開發的高性能BCD工藝技術，單芯片集成LDMOS功率開關管，內置PWM調光模塊和多重保護功能，具有較高的轉換效率，適合于MR16等多種LED照明領域。

　　由于是電流模式的LED驅動電路，SD42560因而具有快速的瞬態響應，環路穩定性設計簡單，恒流特性好，可應用于降壓（Buck）/升壓（Boost）/升降壓（Buck－Boost）三種模式，以滿足不同的LED應用場合。該芯片在不同輸入電壓、不同LED負載情況下，輸出電流變化率可以控制在±1%之內。此外，由于芯片采用士蘭微電子先進的 BCD工藝，并且內部使用了高精度的修調技術，使得芯片的輸出電流一致性非常好，不同批次的芯片輸出電流差異可以控制在±2%之內。

?

　　芯片采用了先進的系統架構，系統效率高，降壓/升壓/升降壓三種模式的最高系統效率分別可以達到96%，95%和83％。由于在單芯片內集成的LDMOS管具有低于0.3Ω的導通電阻，因而減小了芯片在功率管的導通周期內的導通損耗。同時，該芯片擁有100mV這樣較小的采樣電壓，從而大幅度提高了電路的能量轉換效率。芯片采用了ESOP-8的封裝形式，管芯發熱小，散熱性能優良。

　　由于采用了PWM調光和內部穩壓技術，SD42560的PWM調光的精度高，不會出現類似模擬調光的LED顏色偏移的現象，可以滿足在100Hz～2kHz范圍內從0～100％的調光要求。芯片內部集成LDO，產生VDD電壓，可以作為調光用MCU的電源，使客戶在系統開發過程中更加便利。

　　另外，芯片內置了抖頻功能，可以確保芯片內部振蕩頻率在一個很小的范圍內進行抖動，使集中的頻譜能量分散化，減小在單一頻率的對外輻射，從而改善了系統的EMI特性，簡化了EMI設計。此外，芯片內部集成了溫度保護電路，熱補償電路，限流電路，過壓保護等多重保護電路，以保證LED燈的工作環境正常，延長其使用壽命。

?

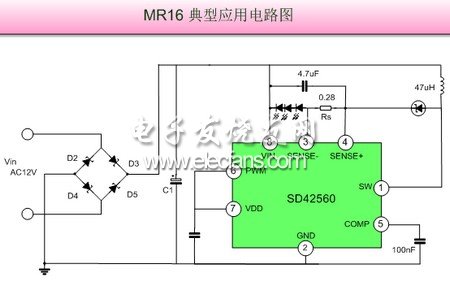

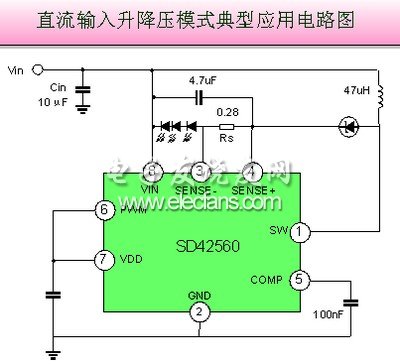

　　芯片可應用于直流輸入和交流輸入等典型應用領域。直流輸入典型應用中，寬輸入電壓范圍寬達6V~36V。輸入電壓為12V時，可串接 1~6個 LED，系統外圍元器件非常少，僅需要7個元器件，非常適合應用于12V電源系統。在交流輸入MR16射燈的典型應用中，輸入電壓范圍為AC 12~24V時，僅需要11個外圍器件。

　　士蘭微電子是我國目前少數幾家在特殊工藝領域以IDM模式運作的電路設計企業，從2001年起，已先后在杭州下沙經濟技術開發區建立了兩條集成電路芯片生產線，投入了巨額資金進行了特殊工藝的研發，目前在0.8微米BiCMOS / BCD工藝技術平臺、新器件結構上已經取得了領先的研發成果，已經建立了跨工藝和設計的技術平臺建設的能力。這些先進的系統綜合能力的建設將有利于士蘭微電子在功率半導體技術領域優勢產品群的形成。

?
