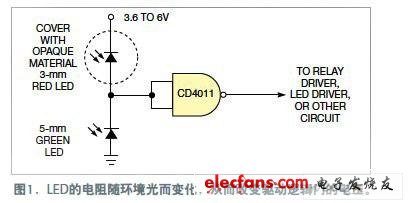

圖1所示的簡單電路是采用一只3.6V鎳鎘可充電電池供電，它能用一只LED探測光亮。電路實際上不消耗靜態功耗。兩只LED作為光敏二極管，用于探測和響應環境光。上方的小型透明紅色LED包有一個黑套管，當有環境光時，它的有效電阻高于下方的綠色大LED。NAND門輸入端上的電壓降小于邏輯1的閾值電壓，因此NAND門的輸出端為低。當環境光熄滅時，反偏綠色LED上的電壓降增加，使NAND門的輸出變?yōu)楦摺?/p>
這種類型的光探測器有很高的功率效率，最適合于電池應用?？梢杂肗AND門的邏輯輸出，驅動一只LED或一個繼電器驅動器，或者可以將其連接到一個微控制器上。
放置電路時，要讓綠色傳感LED能接收到足夠的光線。這樣可避免在節點上累積任何可能接近NAND門閾值的電壓。NAND門的功耗在閾值電壓處上升很快。當門的輸入電壓處于邏輯狀態的確定限度內時，其功耗非常低。
?
