| 功率晶體管（GTR） | |
| 功率晶體管是一種高反壓雙極性大功率晶體模塊。具有自關斷能力，開關時間短，飽和壓降低 | |
| 和安全工作區寬等優點。已生產出功率晶體管集成組合器件，一種是單片達林頓(Darlington)晶體管，如右圖 | |
| 所示，一種是由幾個達林頓晶體管構成的功率晶體管模塊，功率晶體管組合器件使其基極驅動電流大大減小， | |
| 它已在直流脈寬調速和交流矢量控制的PWM調速中得到廣泛應用。 | |
 |
|

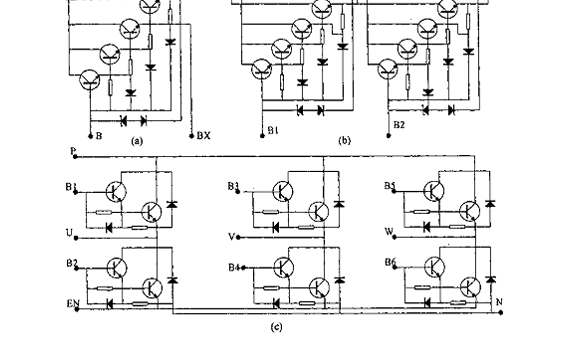

圖a）、b）、c）分別示出一單元、二單元、六單元在一個硅片上的等效電路 |
| 富士公司的GTR模塊有三種類型： |
| M系列：具有高放大倍數 | |
| Z系列：有短的開關時間和耐大的短路電流 | |
| ZP和ZN系列：有短的引線和簡單的緩沖電路，該模塊還可配成套生產的基極驅動電路模塊。 |
