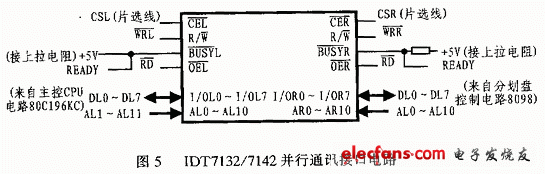

雷達仿真平臺是用于雷達操作手訓練的仿真設備。該平是一個由計算機、主控CPU(80C196KC)、手輪控制CPU(8098)等組成的多機系統。在主控CPU判斷目標是否進入雷達波瓣作用范圍時,必須將目標理想諸元與雷達的高低角和方位角做比較。在雷達仿真平臺中,雷達的高低角和方位角是通過對高低手輪和方位手輪的軸角轉換而獲得的。主控CPU每隔20ms就向手輪控制CPU發送一次模擬目標的高低角、方位角、距離以及目標屬性等多組數據(共200字節),同時接收手輪控制CPU的數據。為了加快通迅速度,簡化通訊,提高通信的實時性指標,系統要用了雙端口RAM(DPRAM)IDT7132/7142來進行CPU之間的數據交換。具體電路見圖5。

　　80C196KC和8098均有READY引腳,通過80C196KC和8098的時序可知,當READY引腳出現低電平時,CPU可自動插入WAIT等待周期,以延長讀寫和片選信號,因此,設計時將80C196KC和8098的READY引腳與IDT7132/7142的BUSY引腳相連就可在發生競爭時,自動使80C196KC或8098處于等待狀態。

?

　　在資源分配方面,該設計還劃分了電視跟蹤數據區、雷達跟蹤數據區、手輪實測值數據區和命令狀態區,并明確規定了各個通訊區的任務和性質,從而簡化了通訊程序,提高了通訊速度。

　　通過雷達仿真平臺控制系統的實時運行實驗證明：主控CPU與手輪控制CPU之間的數據交換速率很高、運行可靠,大大提高了系統的實時性能。目前,該系統已經通過了技術鑒定。
