　　數據獲取及交換是多CPU系統的重要組成部分。在這類系統中,數據交換要求的通訊速率往往很高,平均速率一般在10k左右,有時甚至達100k以上。傳統的并行接口和串行接口設計無論在通信速率,還是在可靠性方面都不易滿足要求。而雙端口RAM則是一個較好的實現方案。它具有通訊速率高、接口設計簡單等特點,因而在設計中得到廣泛的應用。

　　1 常用雙端口RAM的結構特點

　　1.1 通用集成電路組成的雙端口

?

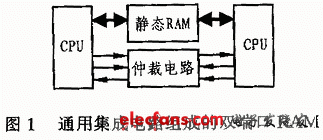

　　采用通用集成電路組成的雙端口RAM如圖1所示。一般的RAM只有一套地址總線、數據總線和讀寫控制線,因此,兩端CPU芯片的三總線必須經過緩沖隔離才能共享靜態RAM。具體工作過程是兩個CPU的地址信號和讀寫控制信號全中接入仲裁電路,由仲裁電路判斷訪問雙端口RAM的CPU,并使能相應的總線緩沖器。若兩個CPU在同一段時間內訪問共享的RAM的發生競爭,則由仲裁電路迫使后訪問的CPU處于等待狀態,一旦前一個CPU訪問結束,再由仲裁電路打開緩沖器,以使后一個CPU接通RAM并進行訪問。

　　該電路的特點是成本低、簡單且存儲量大,其容量在64k～128k之間。缺點是在兩個CPU發生競爭時,有一方CPU必須等待,因而降低了訪問效率。

　　1.2 專用雙端口RAM芯片

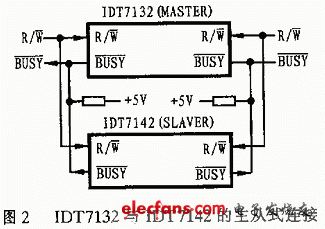

　　目前市場上有多種專用雙端口RAM芯片,如IDT7132/7142、DS1609等。這些芯片有兩套完全獨立的數據線、地址線和讀寫控制線,因而可使兩個CPU分時獨立訪問其內部RAM資源。由于雙CPU同時訪問時的仲裁邏輯電路全部集成在雙端口RAM內部,因而需要用戶設計的電路比較簡單。雙端口RAM內一般都有一個總線搶占優先級比較器,只要雙CPU不同時訪問同一存儲單元,那么較先送出地址的CPU將擁有該單元的本次訪問優先權,而另一個CPU的地址與讀寫信號將被屏蔽掉,同時通過“busy”引腳告知該CPU以使之根據需要對該單元重新訪問或撤消訪問。

　　專用雙端口RAM的優點是通訊速度快,實時性強,接口比較簡單,兩邊CPU都可主動進行數據傳輸;缺點是成本高,需要克服競爭現象。

?

　　以上兩種技術方案各有優點,在要求存儲量較大時,一般采用通用集成電路組成的雙端口RAM;在通信實時性要求較高的而通信數據量不大時,一般采用專用雙端口RAM芯片。

　　在實際應用中,雙端口RAM與并行接口與串行接口相比,它不僅能利用其兩端口異步操作來讀寫數據,而且可用作多CPU微處理系統CPU的數據交換接口,從而簡化了對各CPU之間數據通信規約的要求,提高了系統數據通信處理的可靠性,同時提高了CPU之間數據交換的實響應速度。
