0 引言

　　液晶模塊作為普遍采用的顯示器件，具有功耗低、顯示內容多、控制靈活等特點。在中規模圖形液晶顯示模塊中，內置T6963C控制器的LCD模塊是目前較為常用的內置控制器型圖形液晶顯示模塊。該模塊可由硬件電路完成初始化設置，故可節省軟件開銷。軟件上，T6963C控制器也提供了豐富的指令集，且控制方式靈活多樣。而以ARM為內核的32位微處理器，則具備高性能和低功耗的特點，在工業控制領域應用廣泛。因此，對于不帶液晶接口的中低端ARM7芯片，可由其通用輸入輸出(GPIO，general purpose input andoutput)引腳來實現與LCD的連接，并控制LCD實現其顯示功能。

　　1 LCD硬件接口設計

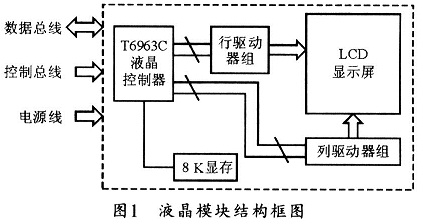

　　T6963C控制器可與液晶模塊的行、列驅動器及顯示緩沖區RAM連接，并可通過這種硬件連接方式設置好液晶屏結構(單、雙屏)、顯示窗口長度、寬度、字體等。內置T6963C的單屏結構點陣圖形液晶顯示模塊的原理框圖如圖1所示。

?

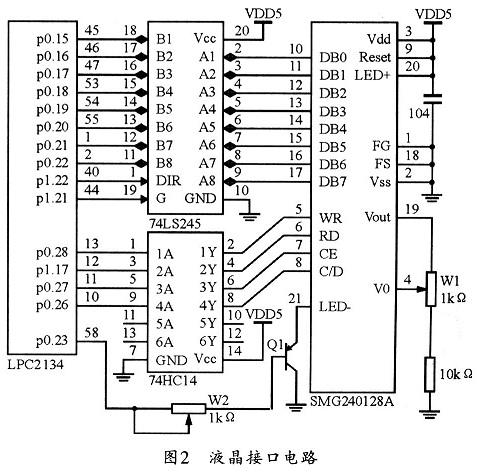

　　圖1中，數據總線和控制總線都直接與CPU的IO口線相連。液晶可采用SMG240128A點陣圖形液晶顯示模塊;而CPU則可選用基于A(yíng)RM7TD-MI-S核的32位微處理器芯片LPC2134。該芯片是基于RISC的原理設計，指令和譯碼簡單方便。它采用三級流水線技術，CPU操作頻率最大可達60MHz，并具備47個通用I/O口，同時含有豐富的外設資源，十分適合于工業測量及控制領域使用。該液晶模塊與LPC2134的接口電路如圖2所示。

?

　　圖2中的液晶模塊采用數據并行傳輸模式，通過兩個驅動芯片74L3245和74HC14與LPC2134相連。其中74LS245是八位雙向總線收發器，它可將液晶模塊的數據總線與CPU的P0口的8條口線相連，負責控制數據的傳輸，并具備數據鎖存和緩沖功能：74HC14為六輸入反相驅動器，可驅動液晶模塊的四條控制線。液晶模塊的21腳為背光接地端，它由p0.23控制背光的開與關，通過電位器W2可調節背光亮度，用電位器W1則可控制調節液晶顯示的對比度。FG引腳為邊框地，須接地以防止靜電和雷擊。FS引腳接地，可將字體控制為8x8點陣。

　　2 顯示功能的實現

　　液晶顯示功能可通過LPC2134對液晶控制器T6963C的控制來實現，T6963C控制器內置豐富的指令集，可通過指令來設置顯示功能。指令可帶一個或兩個參數，也可無參數。每條指令的執行都是先送入?yún)?shù)，再送入指令代碼。每次操作之前，還需要先進行狀態字的檢測。

　　2.1 底層子函數設計

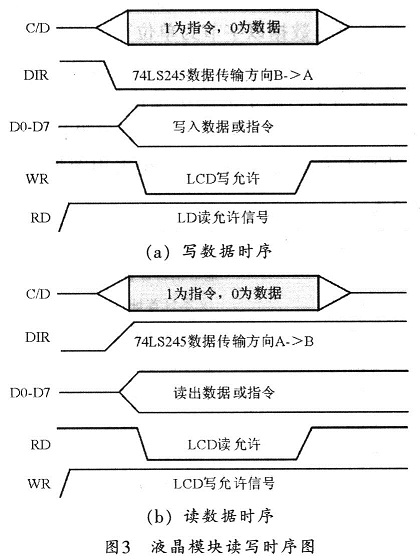

　　在程序?qū)用?，不管是狀態字的檢測，還是參數和指令代碼的傳送，都涉及到對液晶控制器的讀寫操作。根據T6963C說明書中提供的讀寫時序，并結合本系統的硬件設計方案，可得到如圖3所示的讀寫時序圖。

?

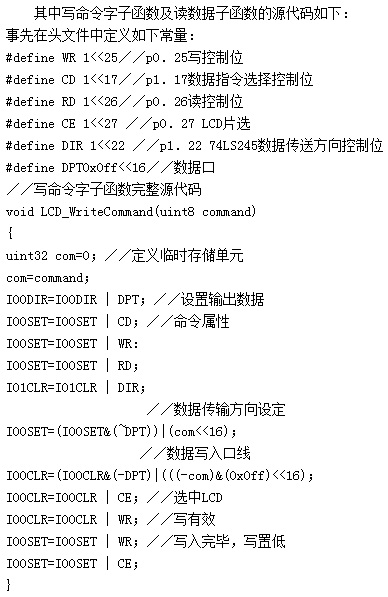

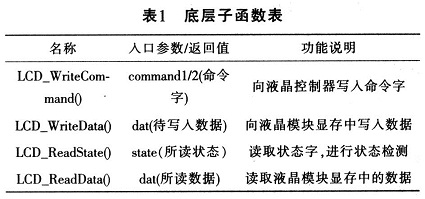

　　在設計程序時?？筛鶕?jù)LPC2134的GPIO引腳模擬控制讀寫時序圖來實現數據的傳輸。針對數據和讀寫類型，可設計四個底層子函數，以完成傳輸功能，其功能說明如表1所列。

?

?

?

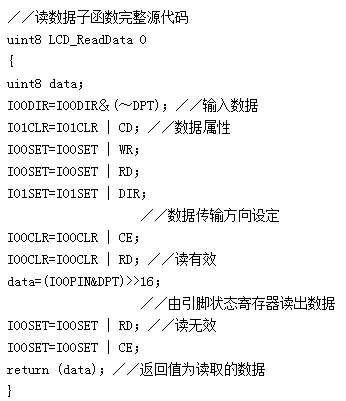

　　至于讀狀態和寫數據子函數的編寫，設計時可參照該子函數來完成。
