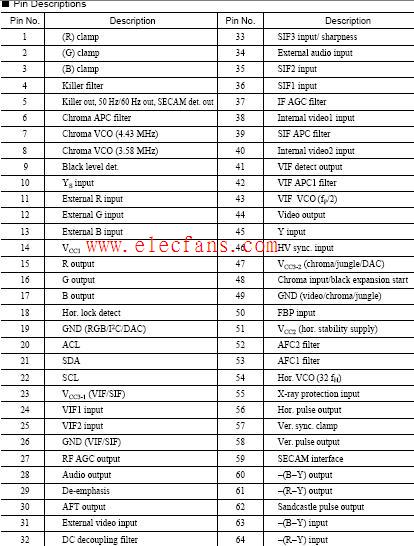

腳號        有信號電壓（V）        正向?qū)Φ?a target="_blank">電阻（KΩ）        反向?qū)Φ仉娮瑁↘Ω）        引腳功能
1        4.2        10        13        R箝位
2        4.2        10        13        G箝位
3        4.2        10        12        B箝位
4        2.6        10        12        消色識別濾波
5        3.5        10        13        彩色制式識別輸出
6        2.4        10        13        APC濾波
7        2.6        10        13        外接4.43MHz晶振
8        2.8        10        13        外接3.58MHz晶振
9        4        10        13        黑電平延伸控制
10        0        0.4        0.4        字符消隱輸入
11        2.6        10        15        字符R輸入
12        2.6        10        15        字符G輸入
13        2.6        10        15        字符B輸入
14        9        0.65        0.65        9V電源
15        3.8        1        1.1        R輸出
16        3.8        1        1.1        G輸出
17        3.8        1        1.1        B輸出
18        5.8        10        12        行同步檢測輸出
19        0        0        0        地
20        3        10        14        自動亮度控制
21        4.4        7.5        14        數(shù)據(jù)總線
22        4.5        7.5        14        時鐘總線
23        5        0.7        0.7        5V Vcc3-1
24        2.6        10        13        中頻輸入
25        2.6        10        13        中頻輸入
26        0        0        0        中頻地
27        3.4        5.5        5.5        高放AGC輸出
28        3.4        2.5        2.7        音頻輸出
29        4.6        10        13        音頻去加重
30        4.2        10        13        中放AFT輸出
31        1.6        10        14        外部視頻輸入
32        2.6        10        15        伴音中頻濾波
33        5.5        4.5        4.5        4.5MHz SIF輸入
34        3        10        14        外接音頻輸入
35        2.6        10        14        6.5MHz SIF輸入
36        2.6        10        14        6.0MHz SIF輸入
37        2.2        10        14        中放AGC
38        1.9        10        14        第一視頻輸入
39        3        10        14        伴音中頻APC濾波
40        1.8        10        14        第二視頻
41        2.6        10        11        視頻檢波輸出
42        2.6        10        14        APC濾波
43        3.7        10        13        19MHz中頻振蕩
44        4.7        10        12        視頻輸出
45        3.8        10        14        亮度信號輸入
46        1.8        10        14        行同步信號輸入
47        5        0.8        0.8        5V電源
48        4.2        6        6        色度信號輸入
49        0        0        0        地
50        0.3        3        3        行脈沖輸入
51        6.2        7        18        行振蕩電源
52        2.4        10        50        行AFC濾波
53        4        10        49        行AFC1濾波
54        2.4        8.5        9        500Hz振蕩
55        0        7        7        X射線保護
56        1.2        3.5        3.5        行激勵脈沖輸出
57        2        10        15        場同步分離
58        3.8        7.5        12        場脈沖輸出
59        1.2        10        15        SECAM控制輸出
60        2.2        10        15        -（B-Y）輸出
61        2.2        10        15        -（R-Y）輸出
62        1        10        13        沙堡脈沖輸出
63        3.4        10        15        -（B-Y）輸入
64        3.4        10        15        -（R-Y）輸入
