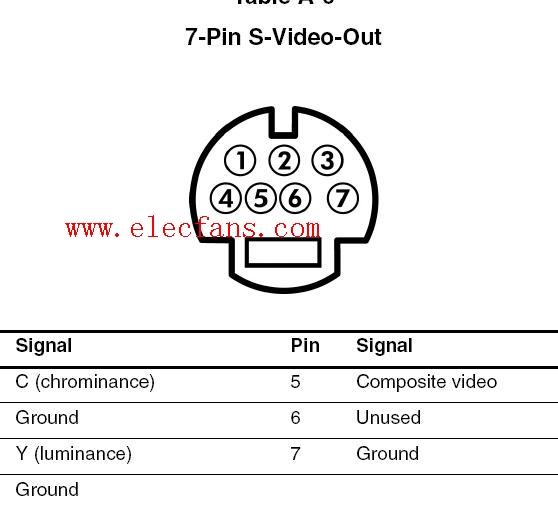

S端子是亮度信號和色度信號，5針的是標準模式，7針的定義相比之下并不統一，部分廠家是把這兩針作為標準AV視頻信號輸出，簡而言之，7針的S端子就等同于5針普通的S端子和AV輸出兩種模式的混合。而9針以上的S端子，就更整合了另外的針腳定義：通常9針的多增加了兩路音頻信號。因?yàn)檫@種接口不兼容標準5針S端子，我們需要使用轉接線等設備擴展出S端子才能使用。
Y-接地------+
+---------RCA接地端
C-接地------+
Y-信號------+
+---------RCA信號端
C-信號--||--+
470pF
以上是最簡單的接法，電容就隨意選普通電容，耐壓在10V以上，更大的容量會導致銳利度下降。但是此法的顯示效果并不好。
