7805管腳圖
(1) 集成三端穩壓器根據穩定電壓的正、負極性分為78×××，79×××兩大系列。附圖給出了正、負穩壓的典型電路。

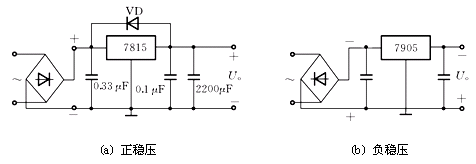

正、負穩壓的典型電路
(2) 三端穩壓器的型號規格和管腳分布。
例如：78M05三端穩壓器可輸出+5 V、0．5 A的穩定電壓；7912三端穩壓器可輸出 12V、1A的穩定電壓。
(3) 外形及管腳分布，如附圖1-25所示。

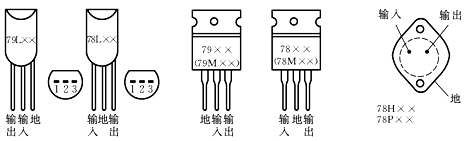

三端穩壓器的管腳圖
