一、熱過載繼電器簡介

　　熱繼電器的動作時間與過載電流的大小按反時限關系變化〔而作為電動機過載保護的熱繼電器，必須保證電動機的正常起動和運行不受影響，并能最大限度的發揮電動機的承載能力，因此熱繼電器的動作特性曲線應位于電動機的允許發熱特性曲線的下方，且又接近于它）。

　　熱過載繼電器結構特征：

　　有電流調節凸輪用以調節整定電流。

　　有溫度補償裝置以保證動作特性在-20C～60C的周圍介質溫度范圍內基本不變。

　　有復位調節旋鈕用以調節復位方式，有手動和自動二種復位狀態。

　　有拉伸彈簧翻轉跳躍機構以保證觸頭動作迅速可靠。

　　有差動式斷相/三相不平衡保護裝置。

　　有檢測滑塊/開關位置指示器模擬熱繼電器的脫扣并顯示動作狀態。通過這種模擬方式檢查并確保輔助電路接線正確。當滑塊上的標線位于“0”標志處顯示脫扣，位于“l(fā)”標志處顯示工作。

　　有斷開按鈕，按下斷開按鈕時，常閉觸頭打開串聯接觸器開路，斷開負載，釋放斷開按鈕后，負載通過接觸器重新工作。

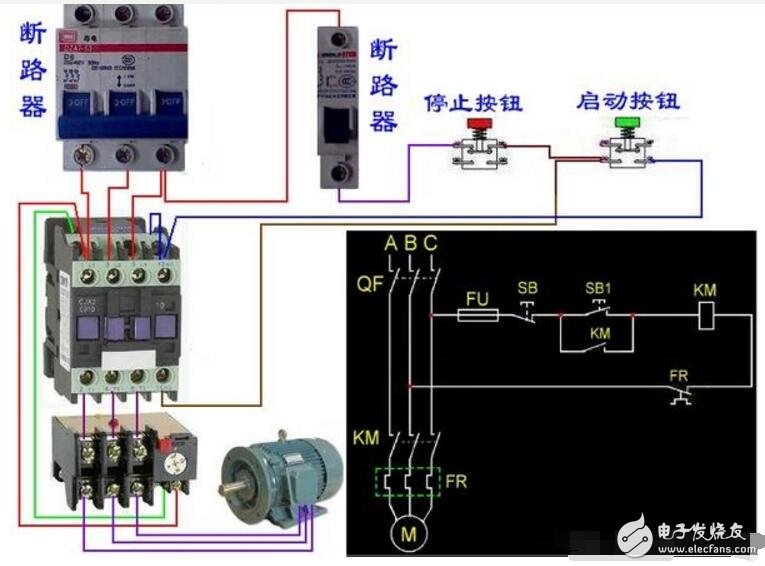

　　熱過載繼電器實物接線圖：

　　熱過載繼電器作用：

　　1.正常情況下接通和斷開高壓電路中的空載及負荷電流。

　　2.在系統發生故障時能與保護裝置和自動裝置相配合，迅速切斷故障電流，防止事故擴大，從而保證系統安全運行.

　　二、接觸器簡介

　　接觸器分為交流接觸器（電壓AC）和直流接觸器（電壓DC），它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。

　　接觸器工作原理

　　接觸器的工作原理是：當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。

　　三、熱過載繼電器配合接觸器接線方法

　　一般情況下熱繼電器整定電流等于電動機額定電流，或略小一點點，如果想提高動作靈敏度，可在大于電機的實際負載運行電流與電機額定電流之間，保護電機，你選的過載繼電器電流范圍有點大，不起作用。實際電流等于整定電流熱過載繼電器是不動作的。

　　熱繼電器得鎮定電流是電動機額定電流1.1-1.2倍為宜，因為電機啟動時雖然電流是運行時的3-7倍但時間短一般幾秒到十幾秒熱繼電器不會動作，缺相和過流以后電流增大繼電器熱原件動作其常閉副助觸點打開切斷接觸器控制回路，切斷電機電源！真確調整熱繼電器鎮定電流！

　　交流接觸器主要由四部分組成：

　?。?） 電磁系統，包括吸引線圈、動鐵芯和靜鐵芯；

　?。?）觸頭系統，包括三組主觸頭和一至兩組常開、常閉輔助觸頭，它和動鐵芯是連在一起互相聯動的；

　?。?）滅弧裝置，一般容量較大的交流接觸器都設有滅弧裝置，以便迅速切斷電弧，免于燒壞主觸頭；

　?。?）絕緣外殼及附件，各種彈簧、傳動機構、短路環、接線柱等。

　　熱過載繼電器：當它接入主電路內，流過與電動機相同電流，當電動機過載達到一定程度時，熱元件被加熱達到一定彎曲程度，推動熱繼電器動作結構。
