光耦亦稱光電隔離器或光電耦合器，簡稱光耦。它是以光為媒介來傳輸電信號的器件，通常把發光器（紅外線發光二極管LED）與受光器（光敏半導體管） 封裝在同一管殼內。當輸入端加電信號時發光器發出光線，受光器接受光線之后就產生光電流，從輸出端流出，從而實現了“電-光-電”轉換。以光為媒介把輸入端信號耦合到輸出端的光電耦合器。

　　去年年底，我完成了大功率開關電源主回路設計，該電路采用的是全橋拓?fù)浣?jīng)過高頻變壓器轉換再整流，實驗項目是三相進線15V/6KA輸出。其中，主回路的保護設計及報警設計是必不可少的。我首先想到的是，通過單片機輸出控制繼電器動作，而且由于抗干擾的要求，我必須通過光耦隔離。。于是乎，光耦隔離繼電器保護電路設計應需而生。

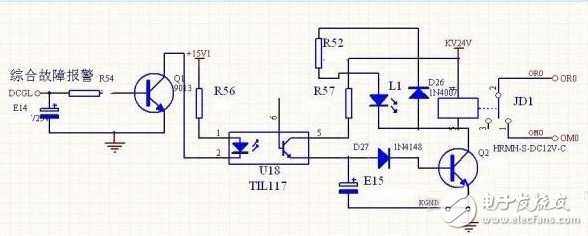

　　主要電路設計如下圖：

　　該繼電保護主要隔離應用的是TI公司生產的TIL117光耦芯片。該芯片無需供電，通過光耦二極管上拉15V電源輸出15mA即可正常工作，有效隔離了輸出側對主回路的電磁影響。

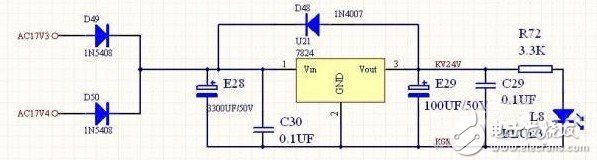

　　另外該電路還有一個+24V供電電源，大部分繼電器設計的時候都需要24V，該電源設計圖如下：

　　該電路主要的穩壓芯片采用的是生產設計的UA7824芯片，該芯片輸入電壓可調范圍寬，穩壓性能好，功耗低價格低廉。在繼電器電路設計的圖紙中，穩壓電源我大部分是用的這個芯片。
