磁保持濕簧繼電器的檢測

2011年02月14日 11:46 www.socialnewsupdate.com 作者:發燒友 用戶評論(0

  1)檢測觸點的電阻值:用萬用表R×1 Ω檔,測量磁保持濕簧式繼電器銜鐵片(動觸點)外接線端與兩組靜觸點的外接線端之間的電阻值。正常時,銜鐵片應與某一個靜觸點接通(實測電阻值應為0),而與另一個靜觸點斷開(實測電阻值應為無窮大)。若測得銜鐵片與兩個靜觸點之間的電阻值均為無窮大,則說明繼電器內部的觸點已損壞或接觸不良。

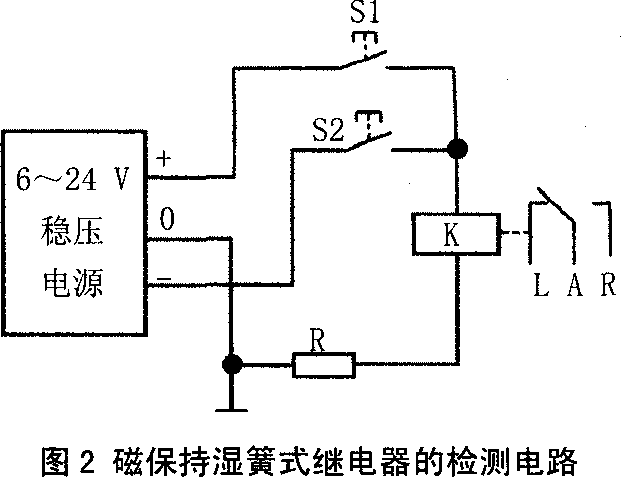

  (2)檢測激勵線圈:如圖2所示。用直流穩壓電源(6~24 V)給磁保持濕簧式繼電器的激勵線圈加一個正脈沖電壓或負脈沖電壓,看濕簧式繼電器的銜鐵片是否能動作。若銜鐵片不動作,則是激勵線圈已損壞。

  用萬用表電阻檔只能測出激勵線圈是否開路(線圈開路后,其阻值為無窮大),而局部短路故障無法測出。



\
