繼電器線圈浪涌電壓抑制
?
繼電器線圈在注入能量以后，在開關斷開的一瞬間，會產生一個巨大的直流浪涌電壓，這個電壓在高邊開關的時候是負電壓，在低邊開關的時候是正電壓。如圖所示：
線圈的抑制措施的成功取決于對繼電器工作影響有多大，不當或過度抑制可能導致繼電器釋放時間過長，觸點斷開變慢，觸點反彈加劇。這些條件都將增加負載關段時觸點拉弧，這將顯著減少繼電器壽命。 最廣泛使用的抑制方法是利用齊納二極管和雙齊納管組合，下面介紹一下各種方法的利弊和實測波形。
參考了TYCO的設計指南，整理了以下的表格：

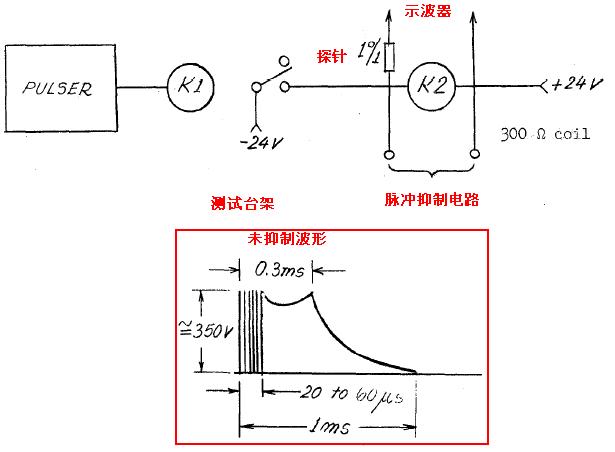

參考一下實際測試波形，大致如下：
未抑制波形出現了，比較恐怖
線圈的抑制措施的成功取決于對繼電器工作影響有多大，不當或過度抑制可能導致繼電器釋放時間過長，觸點斷開變慢，觸點反彈加劇。這些條件都將增加負載關段時觸點拉弧，這將顯著減少繼電器壽命。 最廣泛使用的抑制方法是利用齊納二極管和雙齊納管組合，下面介紹一下各種方法的利弊和實測波形。
參考了TYCO的設計指南，整理了以下的表格：
參考一下實際測試波形，大致如下：
未抑制波形出現了，比較恐怖
