先來講一講，為啥大家都說芯片里有成萬上億個晶體管？晶體管是什么東東？感興趣的可以看看這一部分。

　　一、紙上談IC

　　一般的，我們用由上而下的層級來認識集成電路，這樣便于理解，也更有條理些。

　?。?）系統級

　　以手機為例，整個手機是一個復雜的電路系統，它可以打電話、可以玩游戲、可以聽音樂、可以嗶--。它由多個芯片以及電阻、電感、電容相互連接而成，稱為系統級。（當然，隨著技術的發展，將一整個系統做在一個芯片上的技術也已經出現多年——SoC技術）

　?。?）模塊級

　　在整個系統中分為很多功能模塊各司其職。有的管理電源，有的負責通信，有的負責顯示，有的負責發聲，有的負責統領全局的計算，等等。我們稱為模塊級。這里面每一個模塊都是一個宏大的領域，都聚集著無數人類智慧的結晶，也養活了很多公司。

　?。?）寄存器傳輸級（RTL）

　　那么每個模塊都是由什么組成的呢？以占整個系統較大比例的數字電路模塊（它專門負責進行邏輯運算，處理的電信號都是離散的0和1）為例。它是由寄存器和組合邏輯電路組成的。

　　所謂寄存器就是一個能夠暫時存儲邏輯值的電路結構，它需要一個時鐘信號來控制邏輯值存儲的時間長短。

　　現實中，我們需要時鐘來衡量時間長短，電路中也需要時鐘信號來統籌安排。時鐘信號是一個周期穩定的矩形波?，F(xiàn)實中秒鐘動一下是我們的一個基本時間尺度，電路中矩形波震蕩一個周期是它們世界的一個時間尺度。電路元件們根據這個時間尺度相應地做出動作，履行義務。

　　組合邏輯呢，就是由很多“與（AND）、或（OR）、非（NOT）”邏輯門構成的組合。比如兩個串聯的燈泡，各帶一個開關，只有兩個開關都打開，燈才會亮，這叫做與邏輯。

　　一個復雜的功能模塊正是由這許許多多的寄存器和組合邏輯組成的。把這一層級叫做寄存器傳輸級。

　　圖中的三角形加一個圓圈是一個非門，旁邊的器件是一個寄存器，D是輸入，Q是輸出，clk端輸入時鐘信號。

　?。?）門級

　　寄存器傳輸級中的寄存器其實也是由與或非邏輯構成的，把它再細分為與、或、非邏輯，便到達了門級（它們就像一扇扇門一樣，阻擋/允許電信號的進出，因而得名）。

　　（5）晶體管級

　　無論是數字電路還是模擬電路，到最底層都是晶體管級了。所有的邏輯門（與、或、非、與非、或非、異或、同或等等）都是由一個個晶體管構成的。因此集成電路從宏觀到微觀，達到最底層，滿眼望去其實全是晶體管以及連接它們的導線。

　　早期的時候雙極性晶體管（BJT）用的比較多，俗稱三極管。它連上電阻、電源、電容，本身就具有放大信號的作用。像堆積木一樣，可以用它構成各種各樣的電路，比如開關、電壓/電流源電路、上面提到的邏輯門電路、濾波器、比較器、加法器甚至積分器等等。由BJT構建的電路我們稱為TTL（Transistor-Transistor Logic）電路。BJT的電路符號長這個樣子：

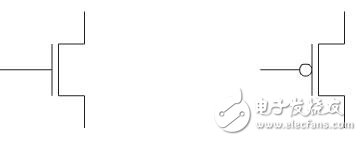

　　后來金屬-氧化物半導體場效應晶體管（MOSFET）的出現，以優良的電學特性、超低的功耗橫掃IC領域。除了模擬電路中BJT還有身影外，基本上現在的集成電路都是由MOS管組成的了。同樣的，由它也可以搭起來成千上萬種電路。而且它本身也可以經過適當連接用來作電阻、電容等基本電路元件。MOSFET的電路符號如下：

　　如上所述，在實際工業生產中，芯片的制造，實際上就是成千上萬個晶體管的制造過程。

　　現實中制造芯片的層級順序就要反過來了，從最底層的晶體管開始一層層向上搭建。

　　基本上，按照“晶體管-》芯片-》電路板” 的順序，我們最終可以得到電子產品的核心部件——電路板。
