說明：

從應用的維修的角度，掌握一些光耦器件的引腳功能，便于測量部分引腳的電壓（電平）狀態，判斷光耦是否處于正常工作狀態就夠了。光耦內部，具體是個什么電路，是來不及也無須去管它的。比如單片機電路，重點檢測供電、復位、晶振、控制信號、輸入信號幾個端子的電壓（電平）狀態，就可以了。對于數字（包括光耦合器）電路，一般情況下，知道器件引腳功能，便可根據輸入、輸出端的邏輯關系，測量判斷IC的好壞了。而模擬電路，在變頻器電路中，一半是用于處理開關量信號的，如電壓比較器等，檢測判斷上，同數字電路是一樣方便的。部分處理模擬信號的模擬電路，可據動、靜態電壓的明顯變化，測其好壞，也不是太難的事。

因而，只要知曉?xún)牲c(diǎn)，1：IC是個什么類型的芯片，數字或模擬電路？2：引腳功能，該腳為輸入、輸出或供電腳？便能實施測量了。將變頻器常用IC引腳功能圖，集中附錄于后，就不必花費大量時間再去查閱相關的手冊了。?

一 IGBT驅動光耦：??

TLP250和HCPL3120可直接代換，將輸出引腳改動一下，也可與PC923相代換。PC923、PC923往往配套使用，而A4504和MC33153也是配套使用的，兩者組合完成了PC929的功能。?

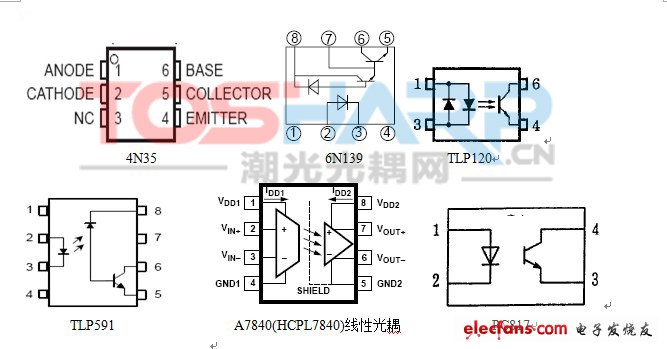

二、常用光電耦合器：
?

?????????????????????????????????????????????????????????????????????? 4N35 6N139 TLP120?????????????????

????????????????????????????????????????????????????????????????????? TLP591 A7840(HCPL7840)線性光耦 PC817

光電耦合器用于變頻器的控制端子內電路，開關電源的電壓采樣與隔離等，只要是四線端元件，往往可用PC817代換之。線性光耦不能用普通光耦合器代換，最好用原型號器件代換。
