二極管組件的結構及性能特點 二極管組件由2只或2只以上的二極管組合而成，主要是為了縮小體積和便于安裝。
　　常用的二極管組件有整流橋堆、高壓硅堆及二極管排等。
　?。ㄒ唬┱鳂蚨?br>　　整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

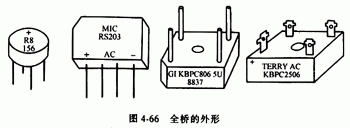

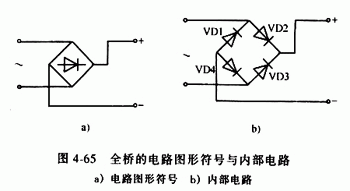

　　1．全橋? 全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖4-65是其電路圖形符號與內部電路，圖4-66是其外形。
　

　　全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A等多種規(guī)格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規(guī)格。

　　常用的國產全橋有QL系列，進口全橋有RB系列、RS系列等。

　　2．半橋? 半橋是由兩只整流二極管封裝在一起構成的，它有4端和3端之分，如圖4-67所示。4端半橋內部的兩只二極管各自獨立，而3端半橋內部的兩只整流二極管的負極與負極相連或正極與正極相連，如圖4-68所示。

用1只半橋可以組成全波整流電路，用2只半橋可組成橋式全波整流電路。
　　 常用的半橋有1/2QL系列。

　?。ǘ└邏汗瓒?/P>

　　高壓硅堆是由多只硅整流二極管串聯(lián)組成的耐高壓整流器件（其最高反向電壓在幾千至幾萬伏之間），主要用于電子儀器及黑白電視機中。圖4-69是高壓硅堆的外形。

　　常用的高壓硅堆有2DGL、2CGL等系列。

　?。ㄈ┒O管排
　　二極管排是將2只或2只以上的二極管封裝在一起組成的，其內電路有共陰（將各只二極管的負極接在一起）型、共陽（將各只二極管的正極接在一起）型、串接型和獨立腳點型等多種連接形式。

　　圖4-70是幾種二極管排的外形與內部電路。

　　常用的3端二極管排（內含兩只二極管）有DAN209、DAN201、DAN215、DAN208、DAP208、DA203、DA210S、DA216、DA218S等型號。5端二極管排（內含4只二極管）有DAN401、DAP401等型號。7端二極管排（內含6只二極管）有DAN601、DAP601等型號。9端二極管排（內含8只二極管）有DAN801、DAN803、DAP801、DAP803等型號。
