1.收音機檢波電路
收音機檢披電路的任務是將465kHz 中頻調幅信號還原為音頻信號。圖14-7 為兩種常用的收音機檢披電路，中頻電路采用PNP 型半導體二極管時.其檢波電路如圖14-7 (a) 所示;采用NPN 型半導體二極管時，其電路如圖14-7 (b) 所示。檢波電容C1的電容值一般為5100pF - 0.01μF。電位器RP 為檢波負載，其阻值一般取4.7k Ω。R1與C2 是為更好地濾掉殘余中頻部分而設置的阻容濾波器， R1取500 - 1000Ω , C2取0.1μF 。自動增益AGC 的電壓是利用檢波輸出電壓直流成分的一部分，加到控制管基極來完成的。

2. 調頻、調幅收音機檢波及鑒頻電路

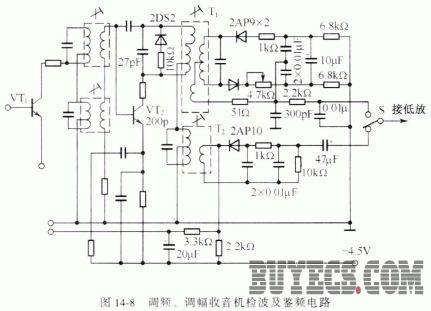

圖14-8 是一個調頻、調幅收音機共用的檢波、鑒頻電路，其VT2是中放的末級電路。

中頻變壓器T1調諧于10.7MHz 調頻波的中頻，T2調諧于465kHz周幅波的中頻，T1的輸出端與比例鑒頻器電路耦合，通過鑒頻電路解調出調頻波中的音頻信號。T2的輸出端與二極管檢波電路耦合，通過檢波電路解調出調幅波中的音頻信號。S為調頻、調幅選擇開關。

3. 來復式收音機中的檢波電路
圖14-9 所示是來復式收音機電路，其中VD1和VD2組成倍壓檢波電路， C3 為高頻濾被電容器。檢波后得到的低頻信號再加到VT1的輸出端，再作一次低頻放大，然后送給耳機。
