雙向觸發二極管是與雙向晶閘管同時問世的，常用來觸發雙向晶閘管。

此主題相關圖片如下：

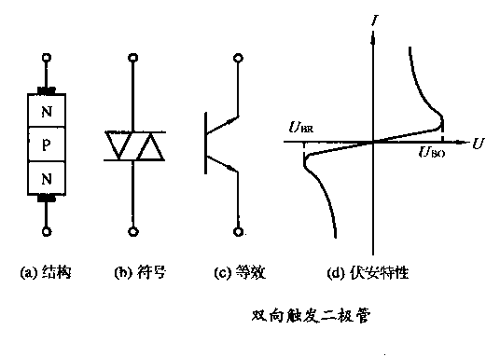

雙向觸發二極管的結構、符號、等效電路及伏安特性如圖1所示。它是三層、對稱性質的二端半導體器件，等效于基極開路、發射極與集電極對稱的NPN晶體管。其正、反向伏安特性完全對稱。

當器件兩端的電壓小于正向轉折電Ubo時，呈高阻態；當 U>Ubo 時進入負阻區。同樣，當|U|超過反向轉折電壓|Ubr| 時，管子也能進入負阻區。

轉折電壓的對稱性用△Ub表示

△Ub=Ubo-|Ubr|

一般要求 △Ub<2U。 雙向觸發二極管的耐壓值 Ubo 大致分三個等級：

20——60V，100——150 V，200——250 V 。

在實際應用中，除根據電路的要求選取適當?shù)霓D(zhuǎn)折電壓 Ubo 外，還應選擇轉折電流 Ibo 小、轉折電壓偏差△Ub小的雙向觸發二極管。

此主題相關圖片如下：

雙向觸發二極管除用來觸發雙向晶閘管外，還常用在過壓保護、定時、移相等電路，圖2就是由雙向觸發二極管和雙向晶閘管組成的過壓保護電路。當瞬態電壓超過DIAC和Ubo時，DIAC迅速導通并觸發雙向晶閘管也導通，使后面的負載免受過壓損害。
