一、滑動變阻器限流式接法有什么作用
滑動變阻器限流式接法使用在限流式電路中，采用滑動變阻器并聯在待測電路的連接方式，其主要的作用是分取一部份電路中的電流而變阻器兩端和其相并聯的部分線路得電壓相同。換句話，就是限流作用
二、滑動變阻器限流式接法

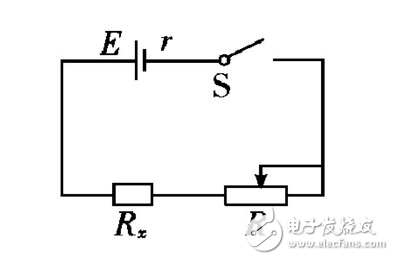

如圖，Rx為待測電阻，R為滑動變阻器的總電阻。
1、電路連接特點： 它的接線方式是電源、滑動變阻器與待測電阻三者串聯。
2、待測電阻供電電壓的調節范圍： （不計電源內阻）
從該表達式中，可以看出： 其電壓變化范圍較小，Rx比R大得越多，變化范圍越小。
3該電路的優點是電路耗能小，操作簡單。一般適用于用大阻值滑動變阻器測量小阻值電阻。
下列情況可選用限流式接法
?。?）測量時對電路中的電流或電壓沒有要求從零開始連續調節，只是小范圍內測量，且RL與R0相差不大或RL略小于R0，采用限流式接法。
（2）電源的放電電流或滑動變阻器的額定電流太小，不能滿足分壓式接法的要求時，采用限流式接法。
（3）沒有很高的要求，僅從安全性和精確性角度分析兩者均可采用時，可考慮安裝簡便和節能因素優先采用限流式接法。
