一、什么是滑動變阻器

　　滑動變阻器是電路元件，它可以通過來改變自身的電阻，從而起到控制電路的作用。在電路分析中，滑動變阻器既可以作為一個定值電阻，也可以作為一個變值電阻?；瑒?dòng)變阻器的構成一般包括接線柱、 滑片、電阻絲、金屬桿和瓷筒等五部分?；瑒?dòng)變阻器的電阻絲繞在絕緣瓷筒上，電阻絲外面涂有絕緣漆。

　　滑動變阻器是電學中常用器件之一，它的工作原理是通過改變接入電路部分電阻線的長度來改變電阻的，從而逐漸改變電路中的電流的大小?；瑒?dòng)變阻器的電阻絲一般是熔點高，電阻大的鎳鉻合金，金屬桿一般是電阻小的金屬，所以當電阻橫截面積一定時，電阻絲越長，電阻越大，電阻絲越短，電阻越小。

　　二、滑動變阻器的接法

　　首先來認識滑動變阻器，如圖所示，滑動變阻器有A，B，C，D四個接線柱，我們稱為“兩上兩下”即兩個上面的接線柱，兩個下面的接線柱。A、B之間是電阻絲，C、D之間為金屬桿。C、D之間可以來回移動的為劃片，我們一般用字母P表示。滑動變阻器就是靠劃片的移動來改變接入電路中的電阻絲的長度，進而靠改變電阻而改變電路中的電流大小的。

　　2 按照排列組合的原理，滑動變阻器接入電路中可以有6種不同的接法，分別是AB，AC，AD，BC，BD，CD.但是實際上在這6種接法中有2種接法是起不到“變阻器”的作用的，無法改變電路中的電阻大小。我們可以看出，AB接法中把所有的電阻絲都接入電路中了，事實上是電阻最大的情況。而CD接法則只把上面的金屬桿接入了電路中，同樣無法改變電路中的電阻。在這兩種接法中劃片P是起不到任何作用的，所以，這是兩種不科學的接法，因此，滑動變阻器正確的接法有4種，分別是AC，AD，BC，BD。

　　滑動變阻器在電路中可以作限流器用，也可以作分壓器用。在確保安全的條件下，如何選用這兩種不同的形式，是由電路中的需要來決定的。

　　限流式

　　以下情況可選用限流式接法：①待測用電器電阻接近滑動變阻器電阻（也可選用分壓式接法）。

　?、诤?jiǎn)化電路，節約能源。

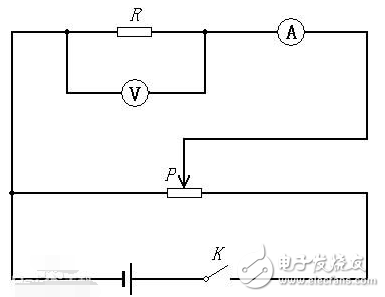

　　分壓式

　　以下情況必須使用分壓式接法：

　?、俅郎y(cè)用電器電阻遠大于或遠小于滑動變阻器電阻?！?/p>

　?、趯?shí)驗要求待測用電器電流及其兩端電壓可以由0開始連續變化（例如測小燈泡的伏安特性曲線）。

　　③實驗要求待測用電器電流及其兩端電壓可變范圍較大。

　?、懿捎孟蘖魇浇臃〞r(shí)，無論如何調節變阻器，電流、電壓都大于對應電表的量程。串分壓公式：U1/U2=R1/R2并分流公式：I 1/I 2=R2/R1在一個并聯電路中，電路中總電阻的倒數等于各支路上電阻的倒數之和。公式為：R串=R1+R2+R3+..+Rn公式為：1/R并=1/R1+1/R2+..+1/Rn

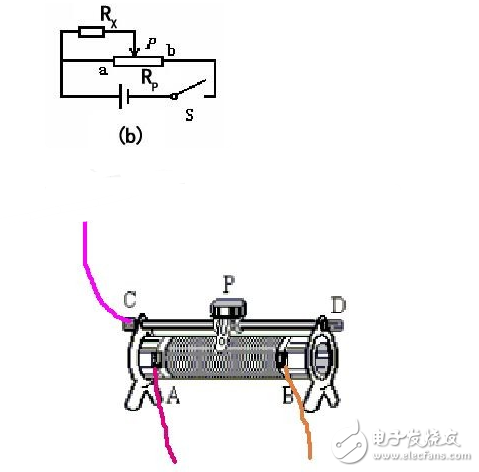

　　分壓式接法實物圖

　　分壓式如上圖所示，待測電阻Rx與滑動變阻器Rp的左邊部分電阻并聯后再與右邊部分串聯。因?yàn)榇郎y(cè)電阻Rx與滑動變阻器Rp左邊電阻并聯，則待測電阻Rx與滑動變阻器Rp左邊電阻兩端的電壓相等，通過改變滑動變阻器滑片P的位置就可以改變待測電阻Rx兩端電壓，實現調節電壓目的。學生往往根據并聯分流的知識容易誤認為限流式。為了實驗安全，在合上開關前，滑片P應在最左邊（a端），這樣可以使待測電阻Rx上的電壓和電流均為零。在進行電路實物連接時，用一根導線連接滑動變阻器滑杠的一端，另外兩根導線連接滑動變阻器電阻線圈的兩端（即一上二下）。

　　實驗室接法

　　學生實驗用滑動變阻器（B上的藍色旋鈕為D點）連接的方法有6種，分別為AB、AC、AD、BD、BC、CD其中只有AC，AD，BD，BC這四種方法，也就是所謂的“一上一下”，可以改變阻值。剩下的兩種不能改變阻值。具體情況如下：1.當導線接AC時，滑片P向左移動時電阻變小，電流變大。當滑片P向右移動時，電阻變大，電流變小。接AD相同。2.當導線接BD時，滑片P向左移動時電阻變大，電流變小。當滑片P向右移動時，電阻變小，電流變大。導線接BC相同。3.當導線接CD時，這時的電阻幾乎為0，電流十分大。同時電阻的阻值不可以通過移動滑片P來改變，所以這時變阻器就相當于一根導線。另外，如果這樣直接接到電源上，就會發生短路。4.當導線接AB時。這時的電阻是最大的，那么通過的電流也很小。同時電阻的阻值也不可以通過移動滑片P來改變，也相當于一個定值電阻。
