一、什么是熱敏電阻？

　　熱敏電阻是敏感元件的一類，熱敏電阻的電阻值會隨著溫度的變化而改變，與一般的固定電阻不同，屬于可變電阻的一類，廣泛應用于各種電子元器件中。不同于電阻溫度計使用純金屬，在熱敏電阻器中使用的材料通常是陶瓷或聚合物。正溫度系數熱敏電阻器在溫度越高時電阻值越大，負溫度系數熱敏電阻器在溫度越高時電阻值越低，它們同屬于半導體器件。熱敏電阻通常在有限的溫度范圍內實現較高的精度，通常是-90℃?130℃。

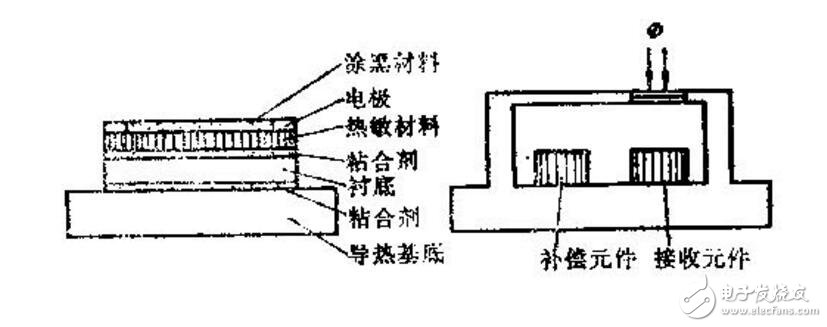

　　熱敏電阻結構示意圖

　　二、熱敏電阻主要特點

　?、凫`敏度較高，其電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃的溫度變化；

　?、诠ぷ鳒囟确秶鷮?，常溫器件適用于-55℃～315℃，高溫器件適用溫度高于315℃（目前最高可達到2000℃），低溫器件適用于-273℃～-55℃；

　?、垠w積小，能夠測量其他溫度計無法測量的空隙、腔體及生物體內血管的溫度；

　　④使用方便，電阻值可在0.1～100kΩ間任意選擇；

　　⑤易加工成復雜的形狀，可大批量生產；

　　⑥穩定性好、過載能力強。

　　三、熱敏電阻工作原理

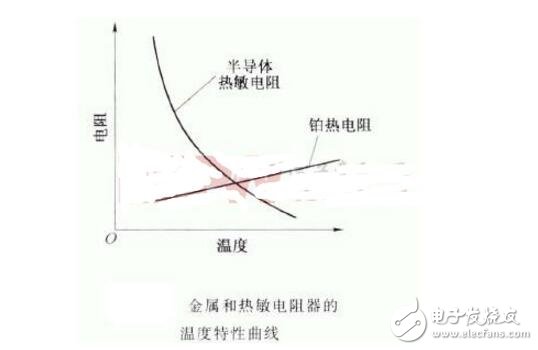

　　熱敏電阻是一種傳感器電阻，熱敏電阻的電阻值，隨著溫度的變化而改變，與一般的固定電阻不同。金屬的電阻值隨植度的升高而增大，但半導體則相反，它的電阻值隨溫度的升高而急劇減小，并呈現非線性，如下圖所示。

　　由圖可知，在溫度變化相同時，熱敏電阻器的阻值變化約為鉛熱電阻的10倍，因此可以說，熱敏電阻器對溫度的變化特別敏感。半導體的這種溫度特性。是因?yàn)榘雽?dǎo)體的導電方式是載流子（電子、空穴）導電。由于半導體中載流子的數目遠比金屬中的自由電子少得多，所以它的電阻率很大。隨著溫度的升高，半導體中參加導電的載流子數目就會增多，故半導體導電率就增加，它的電阻率也就降低了。

　　熱敏電阻器正是利用半導體的電阻值隨溫度顯著變化這一特性制成的熱敏元件。它是由某些金屬氧化物按不同的配方制成的。在一定的溫度范圍內，根據測量熱敏電阻阻值的變化，便可知被測介質的溫度變化。

　　將熱敏電阻安裝在電路中使用時，熱敏電阻在環境溫度相同時，動作時間隨著電流的增加而急劇縮短;熱敏電阻在環境溫度相對較高時具有更短的動作時間和較小的維持電流及動作電流。當電路正常工作時，熱敏電阻溫度與室溫相近、電阻很小，串聯在電路中不會阻礙電流通過;而當電路因故障而出現過電流時，熱敏電阻由于發熱功率增加導致溫度上升，當溫度超過開關溫度時，電阻瞬間會劇增，回路中的電流迅速減小到安全值。
