PlUG-IN HEV 安全性指標
介電強度?? Dielectric Strenghth
給介質施加電壓后,當電壓超過某一極限值時,通過電介質的電流急劇增加,電介質的介電性能被破壞,這種現象稱為電介質擊穿,這時的電壓稱為擊穿電壓,相應的電場強度稱為電介質介電強度。
特別的對于模塊而言Dielectric withstand AC voltage，一般定義對交流RMS的介電強度，通常的指標為介電強度＞2500V。

絕緣電阻?? Insulation? Resistance
加直流電壓于電介質，經過一定時間極化過程結束后，流過電介質的泄漏電流對應的電阻稱絕緣電阻。

漏電流? Leak current
漏電流是指在電壓通過模塊后通過耦合到外殼的電流。這里的漏電流是由網電源跨過絕緣匯集到外殼上流入大地產生的。

圖片從網上搜集而來
爬電距離 Creepage distances
沿絕緣表面測得的兩個導電零部件之間或?qū)щ娏悴考c設備防護界面之間的最短路徑。在不同的使用情況下，由于導體周?chē)慕^緣材料被電極化，在絕緣材料表面會形成泄漏電流路徑，導致絕緣材料呈現帶電現象，如果構成導電通路，則會出現表面閃絡或擊穿現象。
我們一般的認為，帶電區（導體為圓形時，帶電區為環形）的半徑為爬電距離。

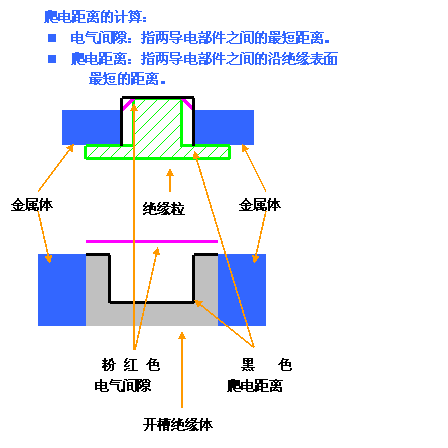

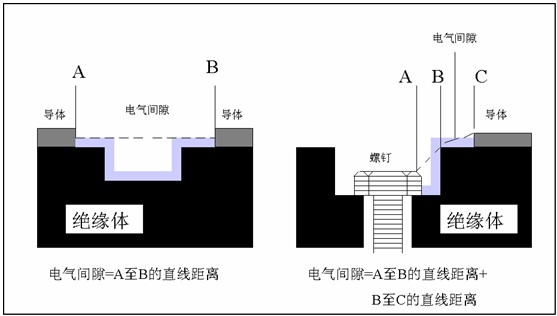

電氣間隙? Clearances distances
在兩個導電零部件之間或?qū)щ娏悴考c設備防護界面之間測得的最短空間距離。即在保證電氣性能穩定和安全的情況下，通過空氣能實現絕緣的最短距離。


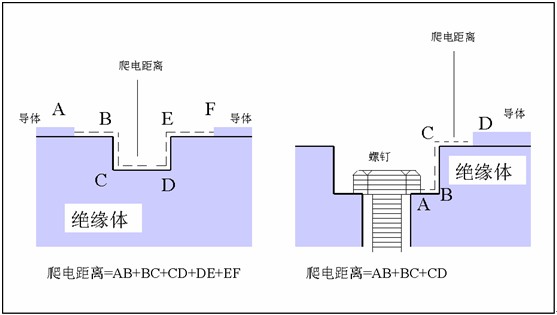

下面這張圖比較能說明PCB板上的兩者的關系：
