標準電容器的結構
標準電容器所采用的電極形式及介質與其電容量值有關。10pF以下的小容量標準電容器常采用密封的空氣、同軸圓柱形電極結構，其優點是穩定性好，但電容量不易做大。100～1000pF的標準電容器常采用空氣、多層平板型電極結構。大于1000pF的標準電容器如仍采用平板型空氣結構，則相當笨重，因而常采用云母鍍銀工藝制作。lO～l00pF的標準電容器常采用表面金屬化的有機絕緣薄膜作介質，以減小體積。l00pF以上的標準電容器不易制作，常采用帶有耦合變壓器或運算放大器的等效大電容方式，等效電容量可高達IF以上。如圖1所示分別為熔融石英介質和白云母片介質標準電容。
-

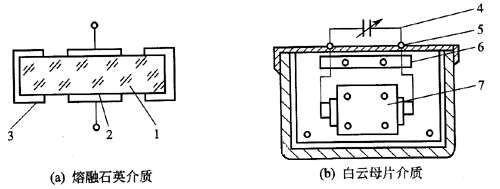

圖1 ?固體介質標準電容?1-熔融石英；2-敷金電極；3-敷金保護環；4-微調電容器；5-絕緣子，6-圃定極板；7-白云母片

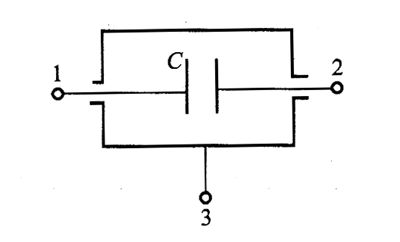

標準電容器為了消除雜散電容的影響，常用金屬屏蔽罩將電容器屏蔽起來，并在屏蔽罩上設一接線端鈕，稱為屏蔽端鈕，這樣電容器就有三個端鈕，如圖2所示為三端鈕標準電容器。圖中1、2是標準電容器兩個極板的引出端，3是屏蔽端鈕。
電容器內的介質在交變電場中要吸收一定的能量，因而標準電容器均存在介質損耗。此損耗可用并聯在電容器上的電導G表示，標準電容器的并聯等效電路如圖3所示。損耗因數標準電容器的tand應接近于零。
作為計量標準用的標準電容器，按其在量值傳遞系統中的位置分為計量基準、計量標準及一般的工作標準量具三擋，較低擋標準電容器的量值由較高擋的傳遞。標準電容器按準確度分級，我國的標準電容器從0.01～0.2級共分為5個級別。
