濾波器
在無線電通信、非電量及微弱信號檢測、電視接收機、自動控制等電路中，所能接收到的信號通常都是很微弱的，且其中還混雜有無用或有害的信號，這對電路的正常工作將會造成影響。為了消除這種影響，就需要用濾波器，使有用信號頻率能比較順利地通過，而將無用及有害的信號濾掉，或讓它們受到較大的衰減。用電感器和電容器所組成的濾波器屬無源濾波器，具有成本低、電路簡單的特點按工作頻率的范圍.可分為低通濾波器、高通濾波器及帶溫濾波器。低通濾波器只有低頻信號能通過而高頻信號不能通過;高通濾波器只有高頻信號能通過而低頻信號不能通過;帶通濾波器只有某一個通頻帶范圍內的信號能通過，而在此之外的其他頻率的信號不能通過。
1. LP 型低通濾波器

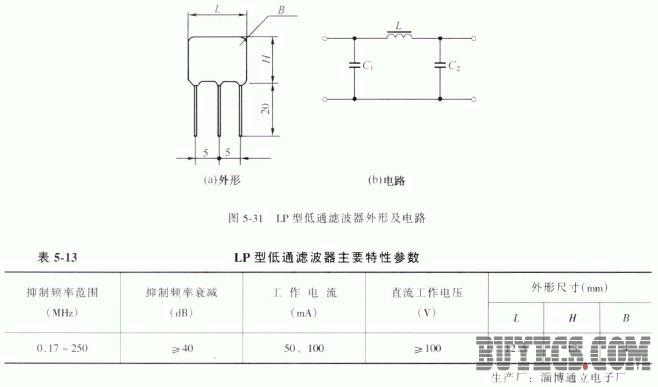

LP 型低通濾波器的外形及電路如圖5-31 所示.其主要特性參數見表5-13 。
2. HP 型高通濾潑器

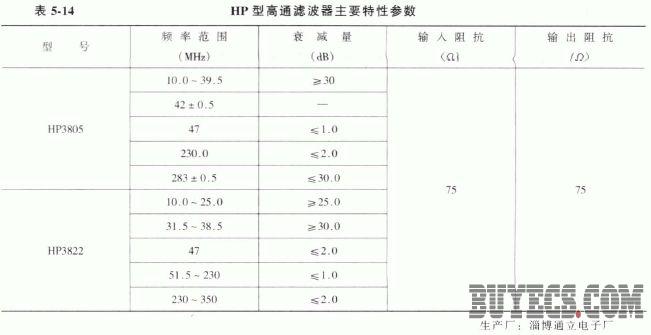

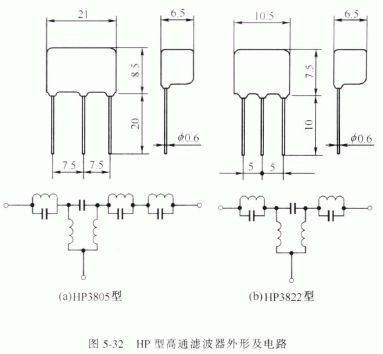

HP 型高通濾披器的外形及電路如圖5-32 所示，其主要特性參數見表平14 。
3. BP 型帶通濾波器
BP 型帶通濾波器的電路如圖5-33 所示，其主要特性見表5-15 。
