ATBM8831 是高拓訊達公司于2009年第二季度發布的單芯片DTMB(中國數字電視地面波傳輸系統標準)解調芯片，遵循中國國標GB20600-2006《數字電視地面廣播傳輸系統幀結構,信道編碼和調制》，支持單載波和多載波模式的解調，同時支持標清和高清電視信號的地面波接收。該芯片有著優異的靈敏度和抗干擾能力，可以廣泛用于室內和室外的固定及移動應用。ATBM8831主要針對便攜設備、USB電視棒和手持終端等設計。

　　該芯片接收來自地面波電視天線的模擬基帶、低中頻或高中頻輸入，輸出所選定頻道的傳輸流信號(AVS、MPEG2、MPEG4或H.264等)。

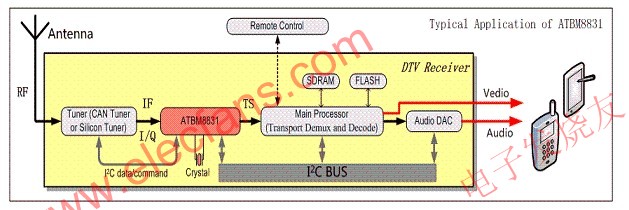

　　接收機的典型結構

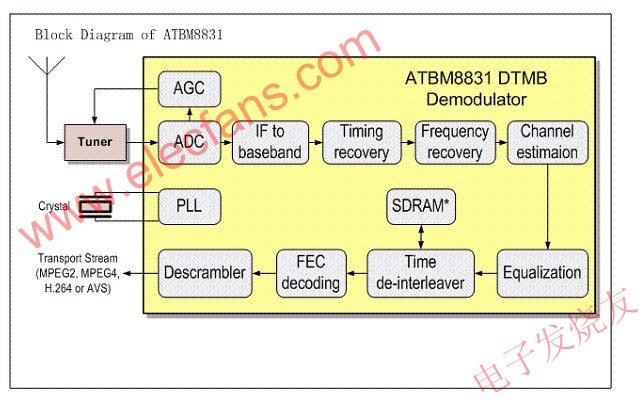

　　ATBM8831芯片系統架構

　　功能特點

　　·完全符合國標

　　-支持DTMB(中國數字電視地面波傳輸系統標準)的單載波和多載波模式;

　　-出色的回波多徑處理算法，實現在單頻網環境中領先的抗干擾性能;

　　-快速鎖定頻率，實現高速搜臺和迅捷換臺;

　　-優異的單、多載波高速移動接收性能;

　　-超低功耗，實現低發熱連續工作;

　　-簡易的軟件驅動設計，非常易于移植和集成。

　　·模擬部分

　　-集成10-bit模數轉換器;

　　-集成鎖相環;

　　-支持頻率范圍為28~32MHz的晶體。

　　·支持調諧器

　　-支持鐵盒調諧器(CAN Tuner)和硅調諧器(Silicon Tuner);

　　-支持中頻(36~37MHz)、低中頻(4~11MHz)和IQ信號輸入。

　　·界面

　　-全功能I2C總線支持;

　　-支持級聯(by-pass)模式;

　　-嵌入了64MB解交織器(De-interleaver)的SDRAM。

　　·數據輸出——傳輸流(TS)

　　-支持并行和串行TS界面;

　　-可通過寄存器配置時鐘。

　　·符合歐盟RoHS指令和中國《電子信息產品污染控制辦法》的要求(不含鉛)

　　·工作電壓：3.3V(I/O)/1.2V(內核)

　　·封裝形式：BGA100(8mm×8mm)

　　·芯片功耗：<350mW

　　應用范圍

　　·便攜設備

　　·USB電視棒

　　·手持終端

　　·車載設備
