GPRS無線數傳模塊介紹

　　GPRS無線數傳模塊是一款內嵌GSM/GPRS核心單元的無線Modem，具有完備的電源管理系統，標準的串行數據接口。外觀小巧，軟件接口簡單易用。可廣泛應用于工業短信收發、彩信收發圖片文件、GPRS實時數據傳輸?shù)戎T多工業與民用領域。

　　GPRS無線數模塊是針對工業級用戶，采用GSM/GPRS網絡為傳輸媒介，是一款基于移動GSM短消息平臺和GPRS數據業務的工業級通訊終端。它利用GSM 移動通信網絡的短信息和GPRS業務為用戶搭建了一個超遠距離的數據輸平臺。標準工業規格設計，提供RS232標準接口，直接與用戶設備連接，實現中英文短信功能，彩信功能，GPRS數據傳輸功能。

　　GPRS無線數傳模塊特征

　　◆ 具有短消息功能，支持中英文短信

　　◆ 針對GPRS數據業務， 嵌入了TCP/IP協議棧

　　◆ 支持域名解析，可以不用固定IP

　　◆ 支持彩信收發，可以傳輸圖片，文件

　　◆ 標準RS-232串口，簡單的AT指令操作

　　◆ 提供單片機和計算機編程源代碼

　　◆ 頻段為雙頻900MHz和1800MHz

　　◆ 工作溫度：-35~ +75℃

　　◆ 工業標準設計，能工作于各種惡劣環境

　　◆ 天線接口 50Ω/SMA（陰頭）

　　◆ 直流5~12V供電，電流待機40mA，發射時300mA

　　GPRS無線數傳模塊應用

　　◆ 工業短信收發、彩信收發圖片文件

　　◆ GPRS實時數據傳輸

　　◆ 銀行、證券、保險行業

　　◆ 稅務、公安、交警、交通稽查行業

　　◆ 交通監控

　　◆ 工業控制、遙感、遙測

　　◆ 移動辦公

　　GPRS無線數傳模塊編程方法解析

　　一、在不同組網方式下的具體設置

　　要使PC機成為數據中心一般用到的有三種方式：（中心采用Intelnet公網連接、中心采用專線接入、撥號上網方式）

　　不管哪種方式PC機都需要一個固定IP。公網或?qū)＞€方式的IP為網卡的IP；撥號上網方式的IP為無線Modem的GPRS卡綁定的IP。

　　1、 公網方式：

　　因為PC機有了固定的IP，所以在使用的時候，不需要做什么特別的設置就行了，只要將模塊的APN名稱設為CMNET就行。

　　2、 專線方式：PC機由網卡可以登錄到數據服務器所在的網絡內。

　　具體實現方法：設置PC機的本地連接，（主要是IP地址和網關，網關為數據服務器的網關）設置完成后，可以用Ping命令測試網絡是否通。

　　步驟：點擊“開始”—“運行”，在‘打開’中輸入Ping數據服務器的 IP，（如萊蕪力創的數據服務器IP為192.168.0.164，輸入Ping 192.168.0.164）回車。模塊的APN名稱設為 LICHUANG. LW. SD

　　3、 撥號上網方式：PC機由無線Modem可以登錄到數據服務器所在的網絡內。

　　a、 無線Modem（調制解調器）有幾種？

　　一般情況下，我們使用的有兩種，一種為USB連接的，一種為串口連接的。

　　b、 怎樣設置可以使無線Modem登錄到數據服務器所在的網絡？

　　先將調制解調器正確連接到計算機上。

　　對調制解調器進行安裝：控制面板—添加新硬件—從列表中選擇“調制解調器”—選擇此調制解調器所使用的端口—在區號中輸入‘086’，選擇音頻，撥打外線區號可以不輸入。

　　調制解調器安裝完成后，還要診斷一下是否安裝正確，安裝的調制解調器是否可用。步驟為：控制面板—調制解調器—屬性—診斷。

　　對調制解調器進行配置：控制面板—調制解調器—屬性—高級，在額外的初始化命令中，

　　如果是使用東營的GPRS卡，則在附加設置中輸入（“AT+CGDCONT=1，”IP”，”DYSHL.SD””）

　　如果使用的是力創的GPRS卡，則在附加設置中輸入（“AT+CGDCONT=1，”IP”，”LICHUANG.LW.SD””）

　　c、 怎樣建立撥號連接？

　　正確連接調制解調器后，還要建立撥號連接才可以。詳細步驟為：

　　右擊‘網上鄰居’—屬性—建立新連接—選擇撥號到專用網絡—在輸入電話號碼時輸入‘*99***1#’，其于情況默認點擊‘下一步’即可。

　　d、 撥號上網方式的IP怎樣獲得？

　　判斷數據中心（無線Modem）的IP，方法有多種：

　　先撥號連接，待撥號連接成功后，

　　在任務欄中右擊”撥號連接”的圖標，選擇’狀態’，在彈出的畫面中選擇’信息’，看一下’客戶端IP’就行了。

　　選擇開始—運行（輸入cmd回車）—輸入ipconfig回車，便可以看到撥號連接的IP了。

　　e、 怎樣讓無線Modem掉線后自動重撥？

　　無線Modem在使用的過程中會出現掉線的情況，因為用戶不可能總是關注此時的無線Modem是否掉線了，為了使無線Modem不耽誤數據傳輸，可以將其設置成掉線后自動重撥的功能。

　　具體操作為：

　　先查找到‘撥號連接’（在撥號網絡中）—屬性—選項

　　在‘撥號選項’中去掉所有的選項，選中‘重撥選項’中的斷線重撥即可。

　　在設置時也可以將重撥次數設置的更大一些，比如說10次，不設置也可，用戶可根據實際情況來定。

　　在‘重撥選項’中有一項為‘掛斷前的空閑時間’，我們一般設置為“從不”。如果設置為某個時間，則連接時間到了該值時便出現掉線的狀況。

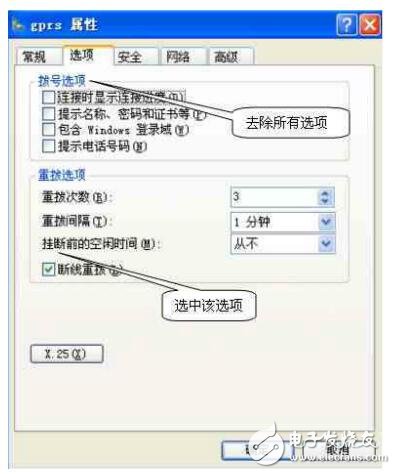

　　圖示為圖1：

　　圖1
