　　一、串口通信簡介

　　串口按位發送和接收字節。串口通信是指外設和計算機間，通過數據信號線 、地線、控制線等，按位進行傳輸數據的一種通訊方式。這種通信方式使用的數據線少，在遠距離通信中可以節約通信成本，但其傳輸速度比并行傳輸?shù)汀?/p>

　　串口按位發送和接收字節。盡管比按字節（byte）的并行通信慢，但是串口可以在使用一根線發送數據的同時用另一根線接收數據。它很簡單并且能夠?qū)崿F(xiàn)遠距離通信。比如IEEE488定義并行通行狀態時，規定設備線總長不得超過20米，并且任意兩個設備間的長度不得超過2米；而對于串口而言，長度可達1200米。典型地，串口用于ASCII碼字符的傳輸。通信使用3根線完成，分別是地線、發送、接收。由于串口通信是異步的，端口能夠在一根線上發送數據同時在另一根線上接收數據。其他線用于握手，但不是必須的。串口通信最重要的參數是波特率、數據位、停止位和奇偶校驗。對于兩個進行通信的端口，這些參數必須匹配。

　　二、LabVIEW簡介

　　LabVIEW是一種程序開發環境，由美國國家儀器（NI）公司研制開發，類似于C和BASIC開發環境，但是LabVIEW與其他計算機語言的顯著區別是：其他計算機語言都是采用基于文本的語言產生代碼，而LabVIEW使用的是圖形化編輯語言G編寫程序，產生的程序是框圖的形式。 LabVIEW軟件是NI設計平臺的核心，也是開發測量或控制系統的理想選擇。

　　LabVIEW特點

　　盡可能采用了通用的硬件，各種儀器的差異主要是軟件。

　　可充分發揮計算機的能力，有強大的數據處理功能，可以創造出功能更強的儀器。

　　用戶可以根據自己的需要定義和制造各種儀器

　　三、Labview實現串口通信步驟

　　1.在程序面板上添加VISA配置接口

　　2.添加后，開啟幫助文檔的顯示。菜單的Help-》show context help，如下圖

　　鼠標選擇目標則會顯示幫助框。如下圖所示。

　　3.創建相應的配置

　　在程序面板中鼠標移動到對應的引腳上，點擊鼠標右鍵-》create-》control，創建后，界面面板上會出現對應的控制框。如下圖所示，創建個VISA resource name。

　　前面板顯示如下：

　　4依次創建，波特率、停止位、數據位等

　　如下圖所示。

　　5.創建個while循環，用于放置發送的程序

　　鼠標移動到循環條件控制的引腳上，創建個control。用于調試，不對條件處理，會報錯。

　　6前面板放置個按鈕，用于控制數據的發送

　　7.創建個事件，用于響應發送按鈕

　　鼠標移動到timeout的位置，鼠標右鍵選擇edit events…如下圖所示。

　　操作上面后，出現如下界面：選擇需要響應的控件，這里選擇“ok button”，選擇鼠標按下

　　點擊ok后，事件的名稱也變化了。如下圖所示。

　　如果鼠標點擊按鍵，則會進入事件處理。

　　8.創建VISA寫函數

　　9連接端口和寫函數

　　10添加個關閉函數

　　11.創建字符串控件，傳遞給寫函數，用于發送

　　選中VISA Write的write buffer，右鍵create-》control，

　　12界面如下所示

　　13.安裝虛擬串口，提供一個下載地址

　　用虛擬串口配置兩個端口，配置好后，這兩個串口之間是自動連接上，模擬硬件上兩個串口對接上的。

　　14運行串口工具

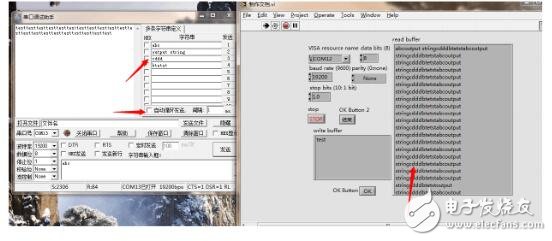

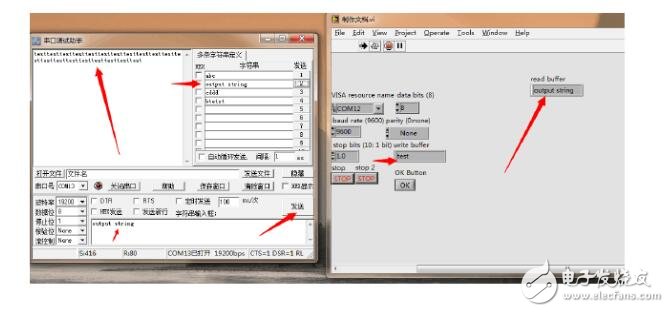

　　15.運行串口工具，打開串口，運行VI，發送數據

　　我的電腦配置的是COM12和COM13，vi選擇COM12

　　運行VI，在write buffer里面填寫test，點擊OK發送。

　　每點擊一次，發送一次

　　16.建立接收模塊

　　添加個while循環，

　　創建while循環，用于接收。創建VISA Read，在Read buffer引腳上點擊鼠標右鍵create-》indicator，建立個顯示控件。

　　17 在VISA Enable Event的event type，創建個常量

　　然后在常量的下拉列表中選擇Serial Character。這個表示串口接收到數據，可以進入幫助文檔查看詳細的說明。

　　18.創建事件等待

　　19.連接事件，等待事件的類型直接連接在VISA Enable Event的Event type即可。

　　20.添加個屬性節點，Visa Bytes at serial port，獲取串口中的字節數

　　連接字節數，這樣告訴需要讀取的字節數。也能保證每次都把串口中的數據讀完。

　　21.添加個case結構

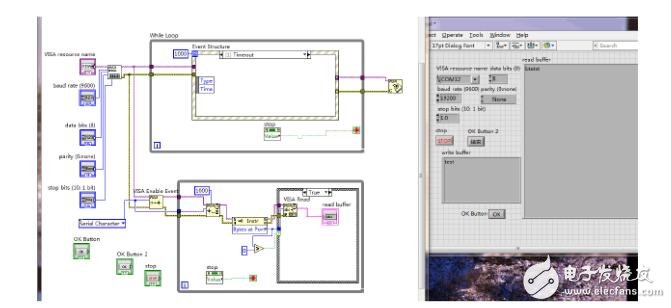

　　22.運行效果

　　23.調整下界面

　　24程序無法結束

　　按理說，點擊兩個stop按鍵，程序應該結束才對，但是事實不是這樣的。點擊之后會卡住哪？

　　發送循環中，事件是一直等待按鍵的時間處理。即使點擊stop后程序也會等待按鍵的處理，現象是：點擊兩個結束按鈕后，還需要點擊一次發送“ok按鈕”才能結束程序。 處理辦法：在發送按鈕事件創建個超時處理。

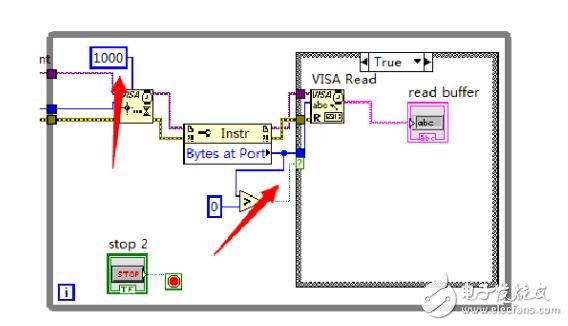

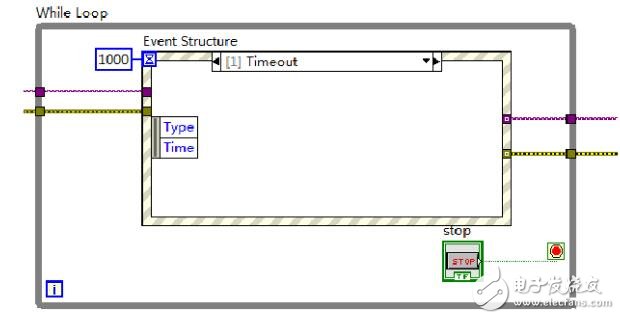

　　1. 如下圖所示，中事件的超時時間設置1000ms的常量

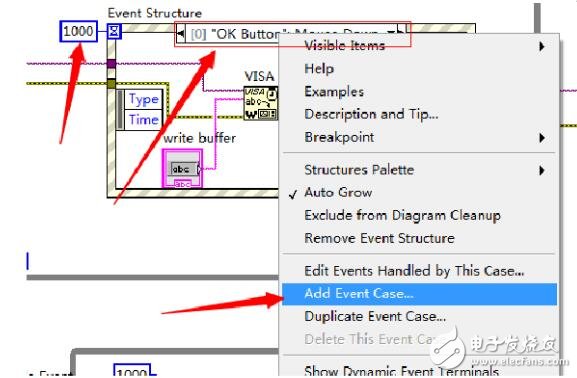

　　2. 將鼠標放置在圖中的紅框中，點擊鼠標右鍵，選擇Add Event Case.。

　　如果字節數大于0，那么讀取數據并顯示。事件的超時時間設置為1000ms。

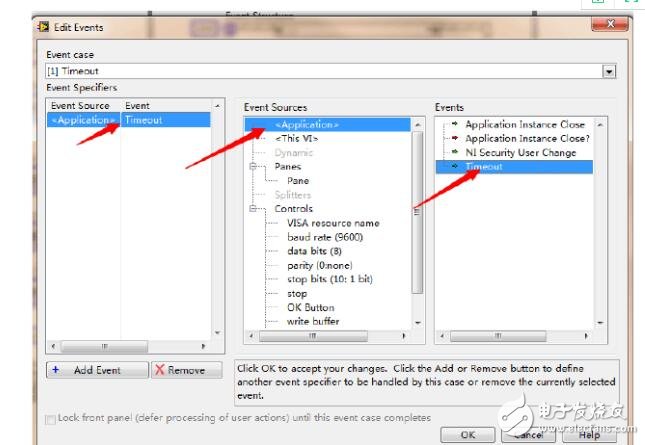

　　3. 添加應用超時判斷，如下圖所示。選擇點擊ok

　　添加后如下：

　　這樣運行程序中，點擊兩個STOP按鈕后就可以結束程序了。

　　25.使用一個按鈕來結束程序

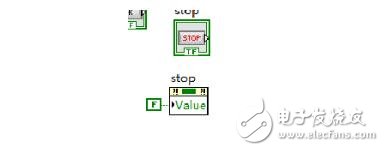

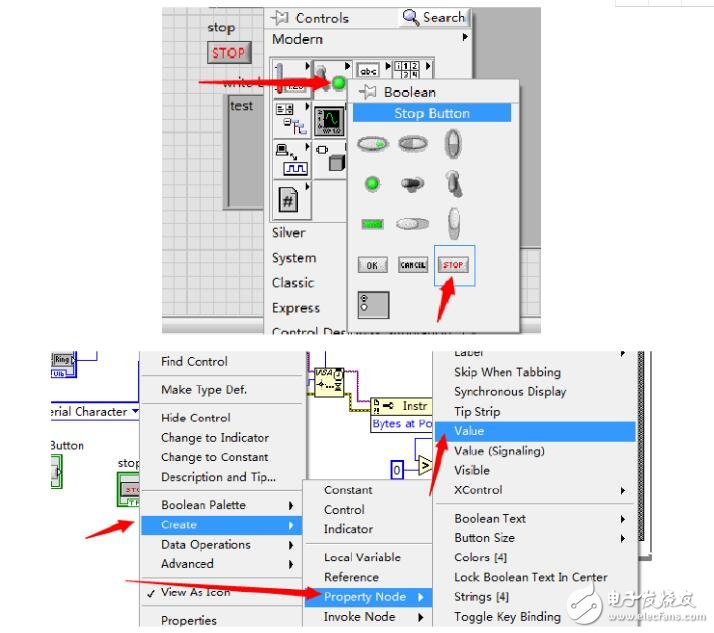

　　刪除stop 和STOP2按鈕，在界面面板上添加個結束按鍵，如下圖所示。鼠標移動到按鍵上，右鍵，創建stop按鈕的value屬性節點，如下圖所示。

　　創建兩個結束按鍵的value屬性節點，連接在循環條件上。

　　但是注意上面圖中，連接線后，是錯誤的。處理辦法如下：

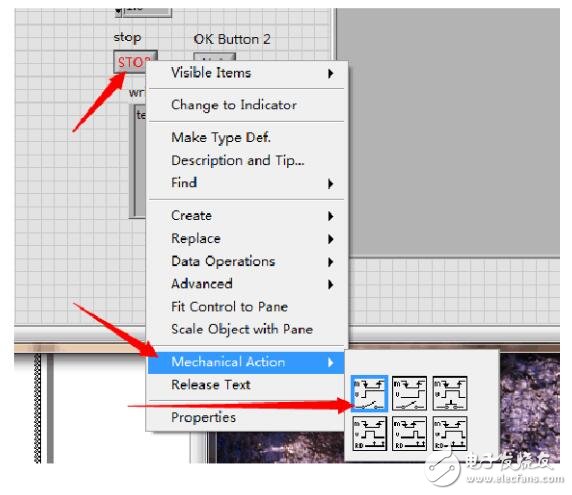

　　修改按鍵的行為，默認是第二排第二個，修改為上面第一個即可。

　　26優化1后的結果

　　運行程序后，點擊一下stop，程序就結束了。

　　27.優化顯示框

　　28將接收的字符追加顯示

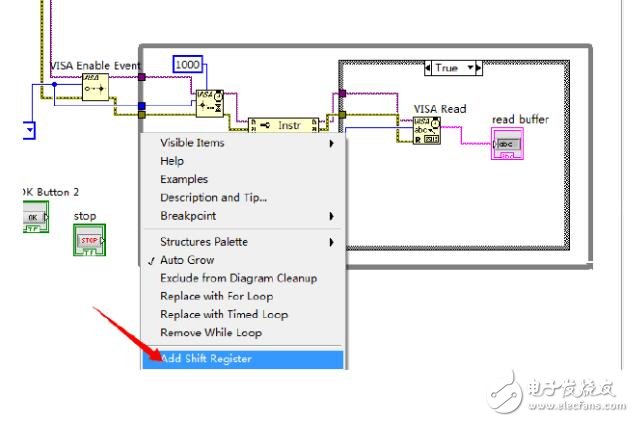

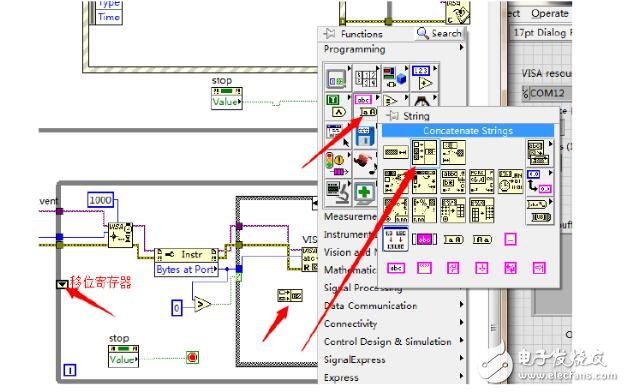

　　添加一個移位寄存器，將鼠標移動到while循環的左右邊界上，點擊鼠標右鍵，選擇addshift Register如下圖所示。

　　添加一個字符串連接函數，如下圖所示。

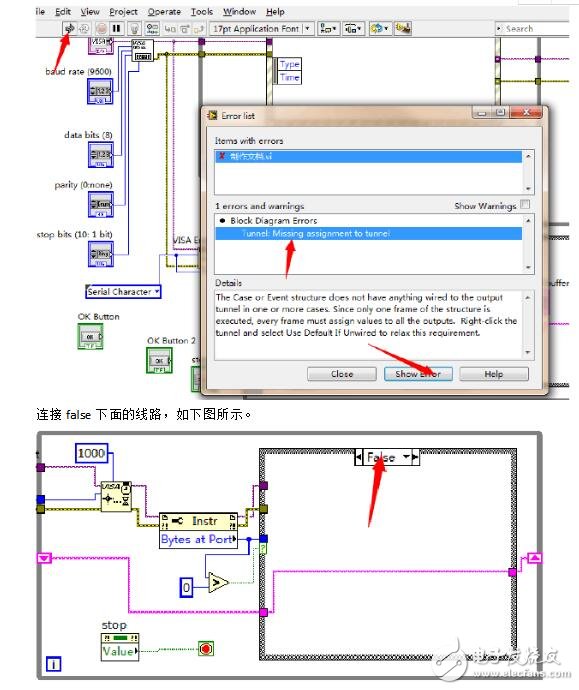

　　這樣程序是錯誤的：點擊下圖所示，可以查看錯誤的地方，提示。問題是在，添加了移位寄存器，然后兩邊的值連接經過case結構，我們只連接了True情況，F(xiàn)alse情況還沒處理。

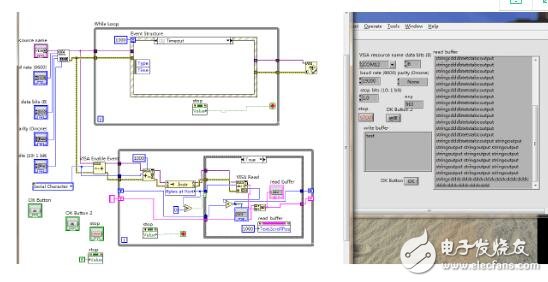

　　29優化2運行效果

　　30.添加滾動條

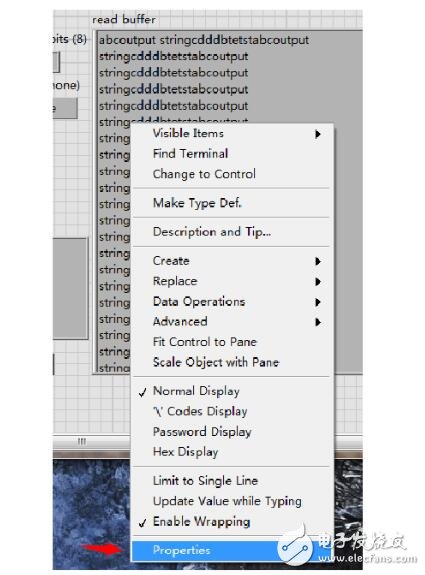

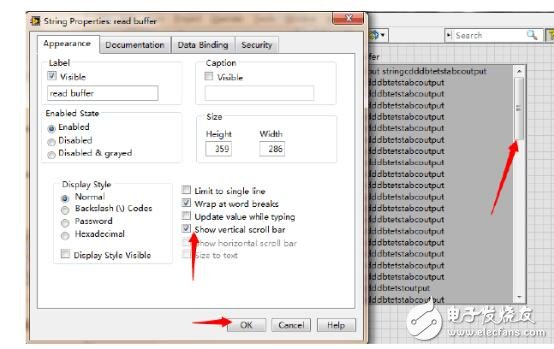

　　鼠標移動到顯示框上右鍵，選擇屬性。界面如下。

　　選中Show Vertical scroll bar，顯示框的滾動條就出來了，點擊ok。

　　31還有一問題，接收數據中，滾動條不會跟著動

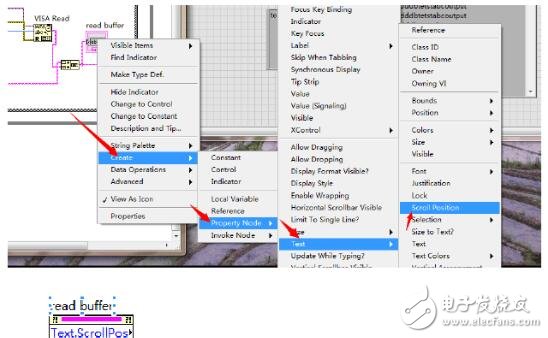

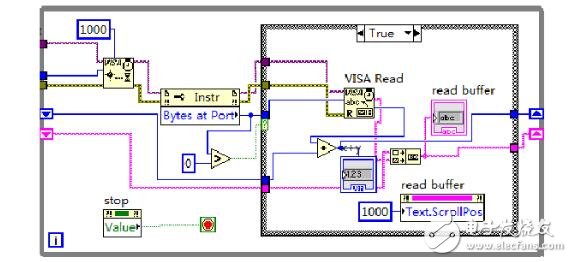

　　處理辦法是，設置滾動條的位置。創建滾動條位置屬性節點，Scroll Position

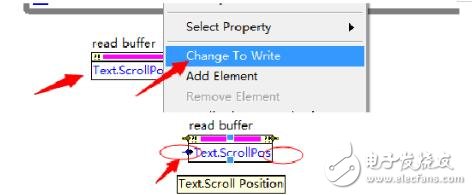

　　鼠標移動到屬性節點上，右鍵，選擇Change to Write。

　　那么控制的引腳方向轉到前面了。然后創建個常量1000，如下圖所示。

　　這樣呢，接收的字符顯示的行數在1000以內，那么都會定位剛接收的字符位置。

　　32 點擊stop后，再運行程序的時候，stop還是那個狀態

　　處理辦法是在初始化過程中，對stop的按鍵值進行初始化。創建stop的value屬性節點。如下圖所示。

　　33.累加接收的字符數并顯示

　　創建個移位寄存器，連接VISA Read 的Return count，與上一次的值相加，再傳給移位寄存器，作下一次使用，并顯示相加的數字。

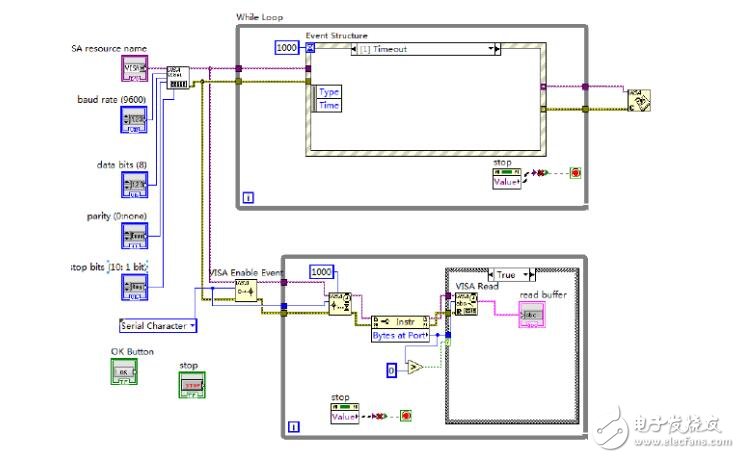

　　34 優化3后

　　35 可以對接收字符數判斷，超過多少字符數后就清空顯示框，重新開始顯示

　　處理辦法是：對字符數做個判斷，如果超過多少，加個case結構，超了就賦值個空字符串，未超就追加。
