三、基站無線門禁基本組成部分

1．無線門禁控制器：

無線門禁控制器GM-1800由穩定的開關電源、控制板、短信收發模塊三部分組成；控制板可接2個讀卡器，8路開關量輸入、8路繼電器輸出、4路AD輸入接口；短信收發模塊負責與管理中心電腦上安裝的無線綜合管理軟件通訊。

2．無線門禁綜合管理軟件：

通過電腦對所有單元進行中央管理和監控，進行相應的時鐘、授權、環境監控、信息統計等管理工作。

3．管理中心電腦短信收發模塊

負責與各個無線門禁控制的通訊，是短信發送接收終端。理論上每個短信收發模塊都能和N個無線門禁控制器手機號碼通訊，但考慮到實際應用操作和系統的穩定性，建議每個短信收發模塊管理無線門禁控制器在50臺以內；而每臺管理電腦可以接多個短信收發模塊。

4．手機SIM卡

每個無線門禁控制器需要配備一張手機SIM卡，管理中心短信收發模塊同樣需要一張手機SIM卡。

5．管理手機

系統可以針對每個無線門禁控制器設置除管理中心短信收發模塊所有的管理手機卡號外的另4個手機號作為管理手機，作為重要負責人可以即時接收到無線門禁控制器發出的報警信息，并可發送相關指令直接操作無線門禁控制器。

6．感應卡：

感應卡外形多種多樣，可任意選擇，卡內芯片寫有32位永無重復的代碼。

7．讀卡器：

讀卡器是讀取感應卡的控制部分。內藏有無線電發射天線，當有感應卡接近時能接收到卡片發送的代碼等信息，讀卡器分析確認是有效卡后，將代碼傳送至控制部分。

注：重要通道可以采用指紋采集儀，安全性更高。

8．電鎖：

電鎖用來取代機械鎖，由控制器發送開門信號后，電鎖可自動打開。

9．門磁：

接觸檢測器用來檢測門的開關狀態，從而確定門開是否有效或被批準，再由控制器觸發報警信號。

10．開門按鈕：

出門可以設置為按按鈕出門。

11．電源：

提供系統運作電源和電鎖的執行結構的電源供應，同時電源可以接入后備電池確保停電期間系統能正常運行；控制器能提供主要電源12V供電中斷報警。

12、其他

無線門禁控制器具有聯接環境監控設備的功能，通過軟件可任意設置聯動報警參數，布防撤防，實時傳遞相關信息。

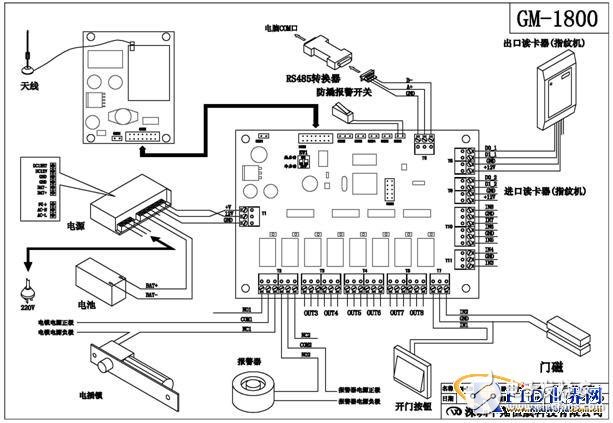

四、系統連線圖

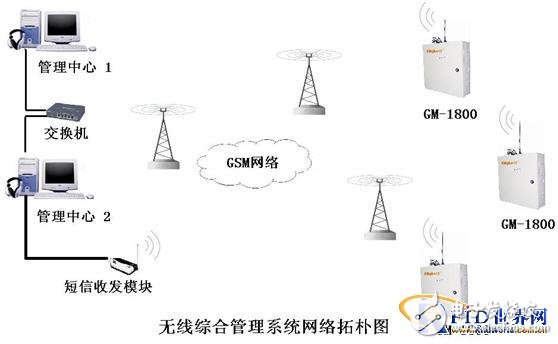

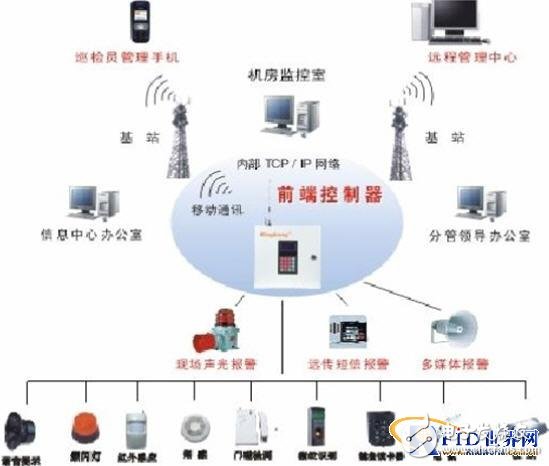

無線管理系統應用拓撲圖

六、布線簡明規范

1. 讀卡器到控制器的線建議采用6芯多股線（單芯截面積大于0.3平方毫米），距離不要超過100米；

2. 按鈕到控制器的線建議采用兩芯線（。（單芯截面積大于0.5平方毫米）

3. 電鎖到控制器線建議采用兩芯電源線（單芯截面積大于1.0平方毫米），如果需要獲取門狀態即門磁接線，加布兩芯。 （單芯截面積大于0.3平方毫米）

4. 控制器需接在有地線的插座上，建議機箱對建筑地進行良好的接地。不要和其他大電流設備共用一個插座。

5. 控制器自帶的GSM天線最好延至信號較強的地方，確保通訊正常。

第四章 無線綜合管理系統軟件簡介

Kingkang無線綜合管理系統軟件是移動基站、電力機房、銀行金庫等專用門禁管理軟件，可實現門禁、巡查、防盜、環境監控等功能。

一、門禁管理功能

可添加設置管理無線門禁控制器，通訊方式根據不同設備可選GPRS、SMS、串口、以太網4種方式，其中GPRS為無線網絡，SMS為短信方式，串口為RS485總線方式，以太網為TCP/IP方式，本方案中推薦的產品為SMS短信方式。

軟件中可設置脅迫碼功能，應用與安全級別較高的場所，并可添加多個管理手機號碼和報警手機號碼；作為門禁管理，可以添加部門、人員資料、發送授權卡號、實時接收信息、查詢打印信息報表等。

二、巡查管理功能

利用既有的無線門禁設備作為巡查點，在軟件中添加電子地圖，將

巡查點置于相應位置，可實時接收巡查記錄、通過電子地圖顯示巡查點狀態；可設置巡查路線，巡查班組，查詢巡查信息，打印導出報表等。

三、防盜管理功能

無線門禁設備具有8路開關量輸入信號檢測，除開門按鈕和門磁檢測為固定輸入外，其它6路輸入可在無線綜合管理軟件中由用戶編寫輸入設備名稱，任意選擇設置；既可作為防盜設備的接入端，如紅外探頭、玻璃破碎偵測等，也可作為室內環境檢測設備的接入端，如煙感探頭、水浸檢測等；根據需求對每路輸入布防撤防，可分時段進行管理。

同時，通過聯動表設置，可針對任意一路輸入信號對8個輸出設備實施聯動，其中門鎖和報警輸出為系統固定項目，其他6個輸出接口可由用戶自由選擇設置，所有輸出均可以設定是否聯動、聯動時間和動作次數，組合方便，能最大的滿足用戶需求。所有信息均可通過軟件報表打印、導出。

四、環境管理功能

無線門禁控制器具有四路模擬檢測輸入端，其中一路系統設定為溫度和濕度檢測，可以實時監控環境溫度和濕度，通過軟件設置報警上、下限參數，實現溫濕度報警功能，同時能通過聯動表的設置，即時啟動聯動設備運行，降溫除濕。

該功能主要應用在重要的機器設備房，既可作為環境主控設備也可作為輔助控制應用。所有信息均可通過軟件報表打印、導出。

第五章 基站無線門禁控制器的適用范圍和典型案例

一、基站無線門禁控制器的適用范圍

前面已經提到過基站無線門禁控制器在移動通訊基站上應用，實際上，根據無線門禁控制器使用特點，我們可以把產品的應用范圍拓展一下。移動通訊基站的主要情況有下面幾點：

1、距離管理中心遠，幾公里到幾十公里；

2、分布零散，城市鄉郊各個角落都可能成為控制點；

3、管理人員定期巡查維護檢修，通行人員流量很??；

4、控制點內設備重要，專業人員管理，但一般無人值守；

5、緊急特殊事件難以及時向管理人員和上級管理人員反映信息；

由此，類似于以上情況的使用環境還有：

1、電力機房；

2、銀行分支網點金庫；

3、銀行、派出所等特殊職能機構的槍彈庫；

4、油田鉆井、糧食倉儲；

5.城市污水處理站。

6、連鎖酒店機房等。

這些地方的重要性不容質疑，它們本身的功能也各不相同，但對于無線門禁系統來說具有相當?shù)囊恢滦?，?a target="_blank">公司的無線門禁系統完全適用以上所列舉的使用環境的需求。

二、典型案例

珠海電視臺、電臺 50個門的聯網門禁及10個點外設基站門禁系統

廈門移動基站 150個點的GSM無線聯網基站門禁

大連發現王國游樂園 50點無線聯網門禁系統（大連天天安全系統工程有限公司 施工及維護）

佛山電力 30個點的GPRS無線聯網基站門禁

湖南農村信用合作社 200個點的GSM無線聯網基站門禁及后續項目近1000個點
