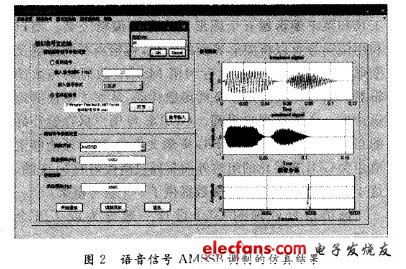

以上四個模塊能夠方便簡單地修改通信信號處理過程中的各項參數，觀察數據模板中選定的輸入變量，并對其進行時域和頻域分析。圖2為語音信號AMSSB調制的仿真結果。

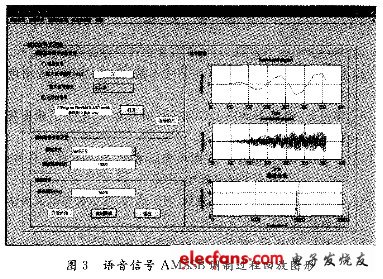

　　點擊“調制回放”，可得到調制過程的動畫回放，使用戶深刻形象地理解調制過程，調制回放圖形如圖3所示。

　　4.1.2 模擬信號接收端

　　模擬信號接收端采用三大模塊：

　?。?）解調控制面板，有五個按鈕控件，分別執行信號的接收、解調、解調過程回放、基帶信號時域波形對比和已調信號時域波形對比。

　?。?）信號圖像顯示，繼承了發送端信號圖像同步顯示和回放的優點，并且可以通過點擊信號對比按鈕，使用戶直觀地觀察通信系統中基帶信號和已調信號發送和通過通信信道失真后的時域波形對比。

　　（3）接收信號的信息顯示，可以顯示發送端對信號進行的各種參數設置，利用句柄函數讀取發送端保存在mat文件中的變量參數。

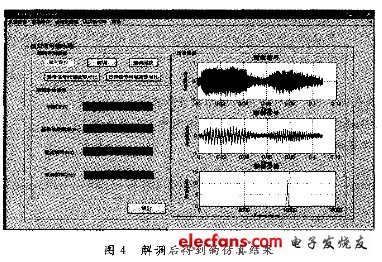

　　信號通過信道后，在模擬信號接收端進行信號接收和解調逆向操作，可得解調信號的波形。圖4對應的是圖2信號通過加性高斯白噪聲信道解調后得到的仿真結果。

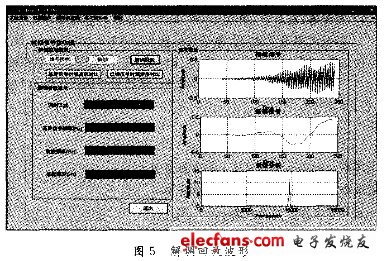

　　解調回放波形如圖5所示。

　　4.2　數字通信信號處理的GUI設計與實現

　　4.2.1 數字信號發射端

　　數字信號發送端包括四個模塊：

　?。?）信號輸入模塊，同模擬發送端一樣，輸入到通信系統的模擬信號既可以是工作空間中存在的變量，也可以是實時采集的信號，如語音信號。

　?。?）數字信號傳輸模式的選擇：數字基帶傳輸、數字帶通傳輸。選擇適宜的調制方式（ASK，PSK，QASK，F(xiàn)SK，MSK，QAM等）［1？，并設置各種調制參數。

　?。?）編碼模塊，分為信源編碼和信道編碼。信源編碼，對于輸入的模擬信號進行采樣、量化、編碼（常用64 Kb/s脈沖調制PCM）得到數字基帶信號;信道編碼，包括具有前向糾錯功能的（7，4）漢明碼、（15，7“）循環碼等，并顯示糾錯碼的糾錯位數。

　　信源編碼功能的實現是利用M文件編輯器編寫合適的信源編碼函數;信道編碼功能的實現是利用Toolbox中提供的信源編碼函數凹］，首先對信源編碼后的信號進行合適的矩陣轉換，以符合信道編碼函數輸入變量的形式，再進行編碼。

　　（4）信號圖像顯示模塊，對輸入到通信信號處理系統中的模擬信號，顯示其時域、頻域波形，及信源編碼后的PCM碼流波形。

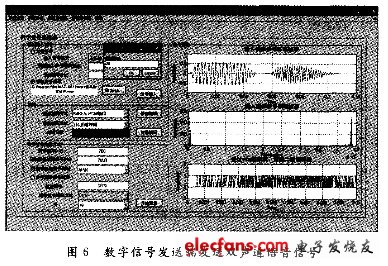

　　點擊“開始通信”按鈕，彈出信道參數設置對話框，進行信道選擇和各項參數設置。發送端界面如圖6所示。

　　4.2.2 數字信號接收端

　　數字信號接收端主要完成對接收信號進行解調、譯碼等逆向處理操作，可實現不同調制解調方式下通信信號處理系統的分析和仿真。同樣采用三大模塊：

　　（1）解調控制面板，包括六個按鈕控件，分別執行信號接收、解調、信道解碼、信源解碼、時域圖形對比、PCM碼流圖形對比等功能。

　　（2）信號圖像顯示。圖7對應的是圖6雙聲道語音信號通過AwGN后解調解碼的仿真結果。

　?。?）接收信號的信息顯示，可以顯示發送端對信號進行的各種參數設置。

　　5　結語

　　本設計基于面向?qū)ο蠹夹g(shù)，提出了一種用于通信信號處理系統的仿真圖形用戶界面設計方案與實現技術，并搭建了相應的通信系統仿真平臺。

　　利用GUI 來實現通信信號處理仿真系統，界面簡單友好，參數設置靈活，并且在仿真過程中能隨時看到信號處理的文字和圖形描述，便于更好的實時處理和進一步的預測和分析，使用戶能很快地掌握該平臺的功能和使用方法，便于學習和使用;同時開發的通信系統仿真平臺具有良好的開放性，可以不斷地完善和擴充，便于研究工作的延續。

　　結構開放和全面可編程的軟件無線電技術，利用軟件模塊代替?zhèn)鹘y(tǒng)通信信號處理系統中的硬件結構，在很大程度上克服了傳統通信系統硬件結構復雜、不通用及系統不穩定等局限性，對于更好地實現無線通信傳輸具有重要意義。
