本實驗將從認識了解器材入手，一步一步地實現視頻信號的遠程無線數字傳輸。實驗中，我們只是動動手，整理一下試驗紀錄，真正的實驗者應該是光臨過此頁的朋友們。

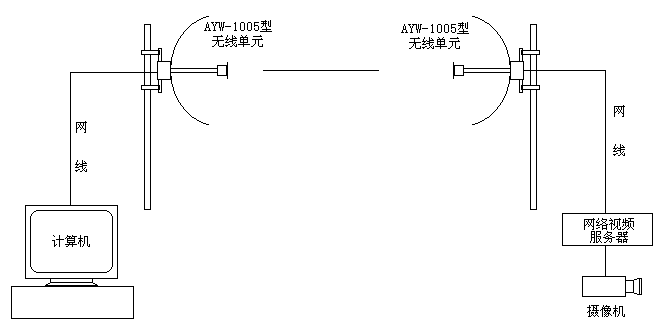

　　實驗將要完成下圖的連接和配置。其實，在很大程度上也是為了對我們的新產品ＡＹＷ－１００５型射頻網絡無線單元做一個現場測試和全面的檢驗。

　　實驗器材

　?。保慌_(tái)安裝并配置好網卡的計算機，機器配置要求不高，能運行ＩＥ５.５以上版本就行。

　?。玻曨l網絡服務器選目前較為流行的ＡＶ１６００ｅ，性價比較高，貨源充足。

　?。常曨l信號源本實驗選用攝像機，雖然也可以用影碟機之類的器材，但由于體積和電源方面的原因不便野外移動使用，不太適合本實驗。

　　４．遠程無線傳輸用本廠產品，不在本頁贅述。

　?。担娫矗W(wǎng)線等輔料。

　　實驗步驟

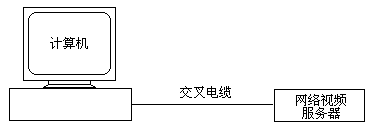

　　第一步：先如下圖將視頻網絡服務器和計算機連接起來，目的是檢驗一下器件有沒有問題，進而對視頻網絡服務器進行初設，其實更多的設置可以放到以后進行，眼下只要賦予它一個ＩＰ地址讓計算機能夠找到它就可以了。這一步，有點網絡常識的人都知道怎么做，這里就不羅嗦了。對了，若是直接連接視頻網絡服務器和計算機，要用交叉電纜，我們平時用的直通電纜是連不通的；若是通過交換機或信息模塊連接，則用直通電纜即可。最后，ping通便結束這一步，ping不通，那就自己查吧。

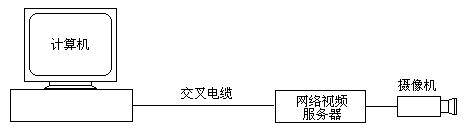

　　第二步：將視頻信號輸入視頻服務器，在計算機瀏覽器的地址欄填上你剛才賦予視頻服務器的ＩＰ地址，便可進入視頻服務器的首頁。視頻服務器的各項功能指標都可以通過這個頁面設置，不過你就是不做任何設置圖像也是要出來的，不一定理想罷了。

　　第三步：這時將要進行的便是本實驗的主題了，距離和速度。

　　首先，將ＡＹＷ－１００５型射頻網絡無線單元架設好，本實驗放在六樓的陽臺上，如下圖。

　　然后，將網線和電源插到無線單元相應的插口，我的陽臺上有內網端口，所以插好以后還得回去看看在試驗用的機器上能不能找到這個單元。無線單元的設置方法和ＡＰ相同，因?yàn)楹途W(wǎng)線連接的就是一個ＡＰ的芯子，射頻部分和計算機幾乎沒有關系。

　　距離１.６公里處橫著一條馬路，將天線對準馬路，到馬路上察看信號情況。

　　我用的是筆記本和手頭現有的D-Link DWL-120型USB口無線網卡，先用這種方法的目的是便于觀察現場的信號分布。在幾百米長的路段大部分都能夠與內網很好地連接，其中有的地方信號還非常好，說明這種結構的天線在２.４ＧＨｚ頻段指向性不算太強，也適用于與２公里內某一特定區域的移動計算機高速通信，使其方便接入內網。

　　拿到５公里處，無線網卡無能為力，沒有一點反應。

　　運來無線單元，架好通電，家里立刻在網絡內發現了新設備，５公里現場信號良好。

　　試著從服務器上下載一個電影文件，算了一下速度有2910bps。這是我測試傳輸速度常用的方法，電影文件比較大，需要較長的時間，更準確，更符合實際情況。

　　注：兩端的無線器材都是加強型802.11b，號稱最高速度22Mbps，其實這是指在理想狀態下的傳輸速度，現實中是很難達到的，我試驗的結果是，即便是在同一個房間里，也只能達到5-6Mbps。

　　接上視頻服務器和攝像機，一切正常，傳輸實驗成功。

ＡＹＷ－１００５家用型射頻網絡無線單元

　　工程型ＡＹＷ－１００５單元費用主要成分是工程ＡＰ，該產品實際上是ＡＹＷ－１００５型無線單元的簡裝版本。如今個人在家里建小型局域網的多了，有時也免不了需要遠程連接，工程器材的價格當然是無法承受的，好在現在家用ＡＰ的功能很全，性能也很好，用在單元中總費用就低多了?？v觀家用ＡＰ市場，ＴＰ－Ｌｉｎｋ是一個較為適宜的品牌，性價比較高，故近期產品選用該品牌的ＴＬ－ＷＡ２００型ＡＰ機芯加以改造與單元配套。

　　機芯的改造內容主要集中在ＡＰ的射頻部分。家用ＡＰ的微波傳輸多發生在室內，傳輸環境復雜，多徑效應嚴重，為改善傳輸效果往往設兩支天線實現分集收發。用于遠程傳輸時則希望射頻能量集中于一處，以獲得更大的傳輸距離。另外，無線單元通常都是架設在高處，長久可靠的防雨措施非常重要，因此，配備金屬的防雨外殼也是ＡＰ的改造內容。本廠提供的成品ＡＰ見下圖。

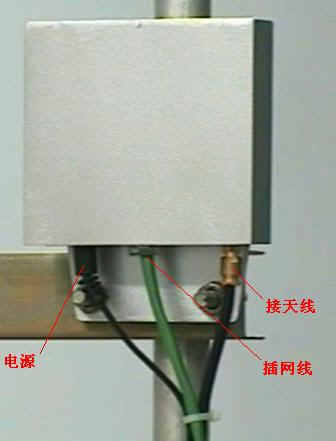

　　下圖為該ＡＰ在天線后部的安裝方法。

　　照?qǐng)D連接天線，插上網線和電源就可以工作了，與本廠生產的高增益定向天線配套可用于５公里以內的網絡連接。關于ＡＰ的性能和設置，可到原廠網站查看TL-WA200相關資料和下載管理軟件（隨ＡＰ附帶的光盤里也有）。
