啟動套件如何幫助通信設備制造商

    像電話、傳真機、可視電話、調制解調器等這類通信設備，由于它們結構復雜, 所以設計師不太可能重新開始對它們進行研發。今天大部分的產品實際上是由具有固定接口的模塊連接起來的, 因此設計師對它們進行改動的余地非常小。以奧地利微電子公司推出的電話啟動套件AS2522為例，在這款設計中，設計師已經不必在意模擬接口了。啟動套件已裝入事先做好的線路接口，借助數字命令與這種接口非常容易調節達到不同國家的規范標準。從啟動套件中選取的各種電路組件可以直接應用到新設備的設計當中去，這對縮短研發時間方面是一個巨大的優勢。為評估適當?shù)耐獠侩娐范圃斓臏y(cè)試裝置和設計原型機將變得不再必要。

    AS2522 線路接口模塊擁有一個與它同名的單芯片集成電路，它安裝在電話啟動套件的核心部分并可運用在諸如特色電話、可視電話以及因特網電話等新通信設備的開發。這種集成電路通過外部模擬電路（圖中的Analog Part）與電話線相連。在集成電路的模擬部分或相關的外部電路中涉及大量的系統專利。規定各種所需元件都符合通信設備要求的ETSI標準的確是很有富有挑戰性的。

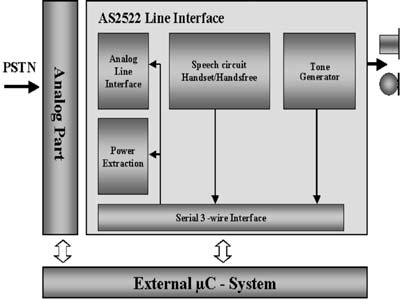

    圖1顯示了AS2522單芯片免提電話的線路接口框圖。圖1

    AS2522單芯片免提電話線路接口框圖采用現今通信設備最常用的微控制器和DSP來控制模擬線路接口。為樂做到這一點，啟動套件特意選用Atmel公司生產的AT89C4051 微控制器。三線接口將控制所有的寄存器。這樣做的好處是各種模擬放大器和DC參數均可調節。此外，內部音調受三線接口控制，還可用于雙音多頻、單音調或移頻鏈控。圖2中的啟動套件還帶有與PC電流隔離的 接口、小鍵盤以及一個顯示板。電話耳機和免提的麥克風和喇叭可用于聲音的輸入/輸出。

圖2

    AN522免提電話線路接口演示板任何曾參與硬件開發的人都清楚地知道在試驗板上發現和解決故障問題是很困難的，啟動套件在這方面具有很大的優勢。啟動套件提供了一個測量參考平臺。直接比較啟動套件和試驗板或原形板之間的測量值可以更快地發現開發中的故障。

    啟動套件對電磁兼容性的優勢通信設備對于電磁兼容的條件要求十分嚴格。只有設備在電磁環境下工作不會影響其它臨近設備的工作時，它才具備電磁兼容特性。從2001年7月1日起信息技術設備電磁兼容性標準采用EN55024，它覆蓋了所有的信息技術設備。早期的要求按照它們不同的環境級別而使用專門的EN50082-1標準（住宅，商務，貿易和小型商戶）和EN50082-2 標準(工業區)已被取代。輻射測量仍然采用EN55022標準。

    使用啟動套件有助于簡便地達到這些標準的要求。從前，確保電磁兼容的任務是在設備和系統級完成的，然而，這項任務越來越向芯片制造商轉移。越來越小型化促使線路板空間的利用達到最佳，濾波器之類的分立元件有消失的趨勢。還有一種趨勢是將分立元件和集成電路壓縮成為專用集成電路(ASIC)。這反過來又促使集成電路生產商直接在芯片很采取適當?shù)碾姶偶嫒荽胧?，并且現在許多集成電路生產商為支持設備生產商根據最佳應用進行開發，在提供啟動套件的同時，還提供設計指南、濾波器建議和布局指南。通過使用半導體生產商出版的集成電路輻射和兼容性的測試報告，啟動套件使設備生產商能預測他們所開發設備的輻射和對干擾的敏感度。

    應用須知可以直接從網上下載，有助于啟動套件的使用。應用須知除了詳細介紹啟動套件之外，還有主板布局的補充信息，電磁兼容性設計指南，以及系統的基本介紹。

半導體生產商從中受益

    啟動套件中受益不但對設備和系統開發商有幫助，半導體生產商亦從中受益，因?yàn)樘准煞奖阌脩暨M(jìn)行新的開發。此外，套件通過提供一個共同的技術平臺，有助于芯片生產商與設備設計師之間的溝通。這樣一來，開發過程中出現問題的時候，半導體生產商總能直接給出建議，如 “測量啟動套件中R23的電壓，將結果和你自己的原型機對比一下”。設備設計師在啟動套件的幫助下累積了自己的專門技術，芯片生產商的客戶支持隊伍的工作負擔就減輕了，不必每次都打電話給他們。最后，啟動套件可以用作營銷工具，潛在客戶可以快速瀏覽集成電路的性能和功能?？傊?，啟動套件為您克服設備和系統開發的障礙。 參考文獻： 1.  Application Note AN522, zum for Demo board  AN522  2.  Data sheet for the AS2522 Single Chip Hands free Line Interface, der austriamicrosystemes AG 3.  TBR 21, TBR 38 (Technical Basis for Regulation), ETSI (European Telecommunication Standards Institute) 1998 本文于7月14日收到。Bernd Deutschmann，博士，主攻集成電路的電磁兼容性。
