遠距離ＦＭ調頻發射電路

　　本文介紹的小功率調頻發射電路，由于使用了專用的發射管，調制度深，不產生幅度調制，失真小，發送距離遠，工作穩定。電路簡單易制，只要焊接無誤即可工作，電路原理見圖１所示。

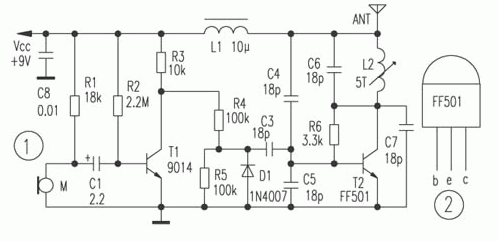

　　圖１電路中，由專用發射管Ｔ２和其外圍件組成一頻率在８８～１０８ＭＨｚ范圍內的高頻振蕩器，駐極體話筒拾取的音頻信號先經Ｔ１進行放大，放大后的低頻信號再對高頻載波進行調制。如斷開駐極話筒Ｍ，在輸入端接放音機輸出就能很好地傳送音樂信號。
　　需要說明的是射頻發射專用管Ｔ２，其型號是ＦＦ５０１，采用標準的Ｔ０－９２封裝（像９０００系列三極管一樣），外形及引腳排列如圖２所示，其ＩＣＭ為４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ為１３Ｖ。專用管的優點就是一致性好，射頻輸出功率較大，電路容易調整，ＦＦ５０１完全可工作在更高的頻段，讀者可嘗試將發射管用于其它電路的高頻發射實驗。電路中的Ｌ２用∮１．０ｍｍ的漆包線在∮５．１ｍｍ的鉆頭上繞５匝脫胎拉長至０．８ｃｍ，Ｃ３～Ｃ８可用高頻瓷介電容，天線最好用１．２米的拉桿，并垂直放立。天線一定要架好后再上電。電路的工作電流約２５±５ｍＡ。如發射頻率不在８８～１０８ＭＨｚ范圍內，可適當調整諧振線圈Ｌ２的長度。
　　電路裝調好后，用ＦＭ段調頻收音機作接收，有效傳送半徑可達５００ｍ。
