新能源電網需要直流接觸器，新能源設備和裝備都需要直流接觸器來控制。近年來新能源汽車及充電設施發展迅猛，其關鍵電氣元件之一的直流接觸器的市場容量也隨之?dāng)U容。針對此新興行業的特殊需求，各汽車設計、充電樁等直流電氣裝備設計工程師們?nèi)绾螢槠湓O(shè)計理想選擇恰當?shù)闹绷鹘佑|器產品？該關注哪些主要關鍵點？本文謹從產品應用及產品適應性方面拋磚引玉淺談一二。

　　一、電動汽車充電設備 ［GB/T 18487.1 之4.4］的規定：

　　電動汽車供電設備按照輸出電壓分類：

　　交流：?jiǎn)蜗?20V，三相380V；

　　直流：200V‐500V，350V‐700V，500V‐950V。

　　直流充電電流優選值：80A，100A，125A，160A，200A，250A。

　　注：高于950V的供電設備由車輛制造商和供電設備制造商協商決定。

　　從以上標準中可以看出，使用于商用和乘用電動汽車中的直流接觸器具有高電壓、大電流的的基本特點，所以需要具備很高的可靠性，較高的絕緣電壓。區別于普通工業用接觸器產品，其在制造中也要求具備抽真空、氣體填充、壓力密封、智能控制等專業制造工藝，對設計技術，制造技術要求很高。

　　二、直流接觸器在新能源汽車、充電樁（機）中的應用

　　1. 在充電樁（機）中的應用

　　用于直流充電樁、充電站的直流輸出側或用于車載充電機的輸出側。當接觸器閉合時，起充電樁和汽車的連通作用；斷開時，隔離充電樁和外部的連接，起到安全防護作用。如圖1

　　2.在電動汽車中的應用

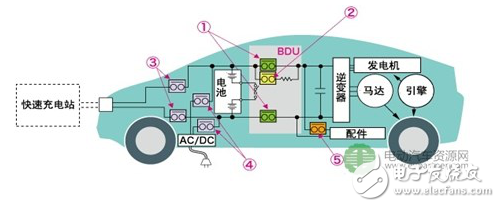

　　在電動汽車的電池系統和逆變器之間配置直流接觸器。當系統停止運行后起隔離作用，系統運行時起連接作用，當車輛關閉或發生故障時，能安全的將儲能系統從車輛電氣系統中分離，起到分?jǐn)嚯娐返淖饔谩Ｔ谄渌o助回路中作為用電控制器件。如圖2

　　圖2.直流接觸器在電動汽車中的應用

　　重要技術指標：

　　a） 在系統停止運行后起隔離電源端與負載端作用；（重要技術指標：額定絕緣電壓Ui）

　　b） 系統運行時起連接電源端與負載端作用；（重要技術指標：約定發熱電流Ith）

　　c） 故障時起分?jǐn)嚯娐返淖饔?。（重要技術指標：最高運行電壓U）
