4.1 電阻的工作溫度與環境溫度

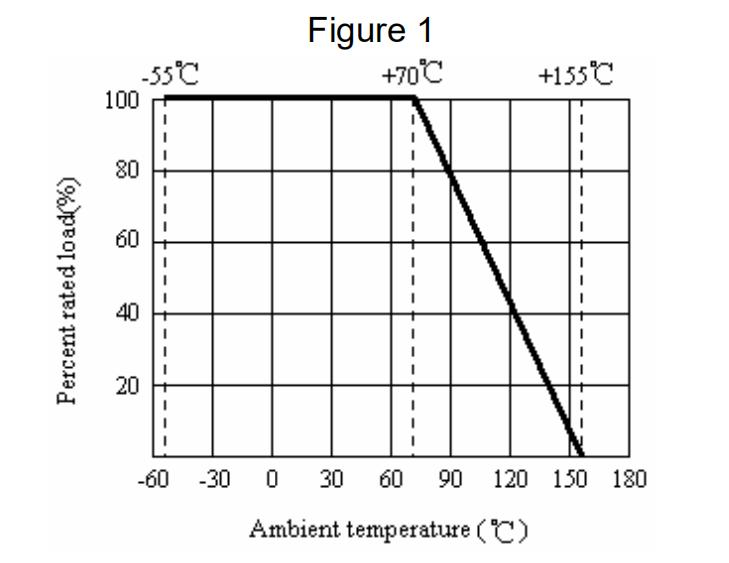

我們會在貼片電阻的數據手冊上看到一個這樣的曲線：

上面這幅圖是貼片電阻的溫度與功率的曲線，那么通過這幅圖也 能看出，貼片電阻的環境工作溫度范圍是：-55℃~+155℃，在+70℃ 以下電阻的功率還是沒有變化，在環境溫度+70℃以上的時候，電阻 的功率會明顯的下降，具體可以查看對應的曲線圖。這在設計電路中 是非常重要的考慮的因素了。在溫度很高的環境中，需要降額使用。 什么是降額呢？在設計電路的時候如何來電阻選型呢？可以打個比 方：比如我們設計電路的時候，計算某個電阻實際功率是 1/12W，這 個時候一般會留余量，我們會選型 1/10W（0603）甚至 1/8W（0805） 封裝的電阻。但是，如果 PCB 板子的環境溫度在 110℃，差不多對應 的降額曲線是 50%，那么，如果我們原來用的是 1/8W，這個時候只能 當作 1/16W 功率的電阻來使用，然而，原來的實際所需功率為 1/12W， 很明顯，是不能夠滿足我們的需求是吧。所以，需要考慮電阻的實際工作的環境溫度，然后降額使用是吧。總結來說，如果需要的降額系 數為 50%，就是說 1/4W 的電阻只能當作 1/8W 來使用，具體要看環境 工作溫度對應的降額系數是多少。

4.2 溫漂

對于貼片電阻來說，在不同的溫度下，所呈現出來的阻值是有微 小的變化的，我們一般在手冊上看到的標稱阻值都是在 25℃環境溫 度下測到的阻值。那么，大家需要注意的是，電阻在不同的溫度下， 阻值隨溫度變化而變化，這個我們把它叫做——溫漂。除了環境溫度 不同，電阻本身工作也會發熱，也就是電阻的溫升了——電阻表面溫 度減去環境溫度。這里告訴大家的是，一般我們定義的環境溫度是 PCBA 作為一個整體在密閉的空間中的溫度為環境溫度。打個比方， 如果我們把控制器裝在電機后蓋中，然后用一個蓋子蓋起來，那么 PCBA 的環境溫度就是蓋子里面的環境溫度了。一般情況下，對于這 個環境溫度測溫點的定義由認證工程師或測試工程師來決定的，他們 是根據行業標準或企業標準來執行的。

對于溫漂，它有一個與之相關的概念：電阻溫度系數(TCR) ——溫度每變化 1 度，對應阻值的變化量，單位是 ppm/℃。比如說， ±1ppm/℃，它表示溫度每變化 1 度，對應的阻值變化是±百萬分之一。 這里要注意它的措辭：當溫度改變 1 度。而不是當溫度升高 1 度，或 下降 1 度。其實，這里的 TCR，已經是取平均值了的，也就是平均電 阻溫度系數。，當然就無關乎是否正溫度系數或負溫度系數了，因?yàn)?這里已經取平均了
