      Zener Macro--Models Provide Accurate SPICE Simulations

      2017-04-11 | rar | 0.15 MB | 次下載 | 免費

      資料介紹

      　　簡介

      　　Zener宏觀模型提供準確的香料二極管電流-電壓特性仿真。宏觀模型相結合，建立標準的香料器件進入子電路。Zener宏觀-型號提供幾個

      　　標準二極管模型的優點香料，包括更準確地表示擊穿特性。

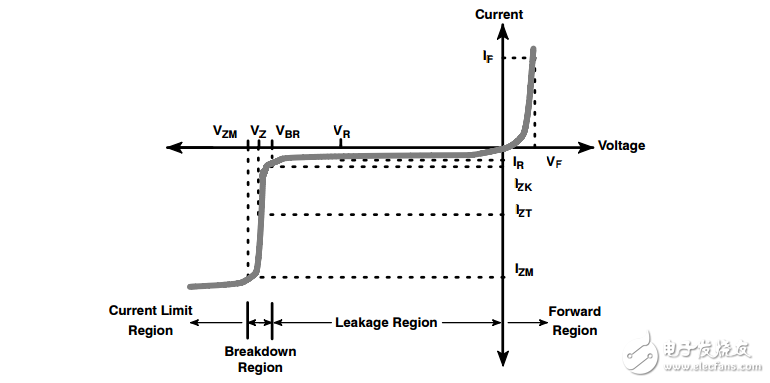

      　　Zener VS V特性齊納二極管的電流-電壓關系如圖1所示。四個業務區域正向，泄漏，擊穿和最大電流區域。齊納二極管通常用作電壓因此，反向偏壓擊穿區域是設備的正常工作區域。

      Zener Macro--Models Provide Accurate SPICE Simulations

      　　IF = Forward current VF = Voltage at IF IR = Reverse leakage current VR = Voltage at IR IZK = Test current for voltage VBR VBR = Voltage at IZK ZZK = Dynamic impedance at IZK = ΔVZ / ΔIZK IZT = Test current for voltage VZ VZ = Voltage at current IZT ZZT = Dynamic impedance at IZT = ΔVZ / ΔIZT IZM = Maximum DC steady--state current VZM = Voltage at IZM （typically not defined on the data sheet）

      　　Figure 1. Zener Diode I vs. V Characteristics and Specification Definitions
