PT6925被廣泛應用于工礦燈，投光燈等戶外大功率高壓線性方案，其性能穩定，實現過認證低諧波芯片，輸出恒功率。 各位需要詳細了解該方案的客戶可隨時聯系我。

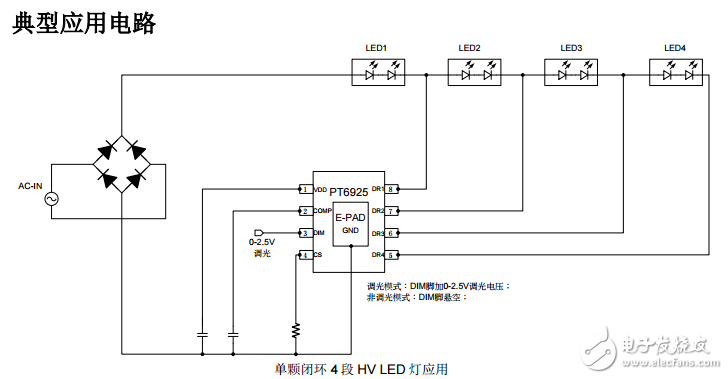

PT6925 是一款超高壓線性恒流 LED 驅動 IC，最高輸入電壓可達 400V，適用于驅動高電壓小電流 LED 負載。應用方案外部元件極少，布局緊湊，能簡單靈活地應用于各種小體積或者平面型 LED 產品， PT6925 可提供 5~150mA 恒定電流；4 段驅動結構能很高的改善功率因數，效率，以及 THD 等參數；同時，簡單的線性驅動方式不需磁性元件，很好地避免 EMI 干擾問題。
PT6925 采用專利的閉環控制方式實現輸出電流恒流控制，擁有優秀的線性調整率和負載調整率，在一定輸入電壓范圍內保證輸出平均電流恒定。
為了防止 IC 過熱損壞，PT6925 集成智能溫控功能，當 IC 內部結溫上升到 130℃時，PT6925 開始減小輸出電流，當結溫達到 150℃時，輸出電流將會減小至 0。這可避免傳統過溫保護方式的燈閃爍問題。
