LTM4615 是一款具有一個額外 1.5A VLDO (非常低壓差) 線性穩壓器的完整 4A 雙路輸出開關模式 DC/DC 電源。封裝中內置了開關控制器、功率 FET、電感器、一個 1.5A 穩壓器和所有的支持元件。雙路 4A DC/DC 轉換器的工作輸入電壓范圍為 2.375V 至 5.5V，而 VLDO 的工作輸入電壓范圍為 1.14V 至 3.5V。LTM4615 支持 0.8V 至 5V (對于 DC/DC 轉換器) 和 0.4V 至 2.6V (對于 VLDO) 的輸出電壓范圍。3 個穩壓器的輸出電壓由用于每輸出的單個電阻器來設定。僅需采用大容量的輸入和輸出電容器便可完成設計。
扁平封裝 (高度僅 2.82mm) 能夠利用 PC 板底部的未用空間，以實現高密度負載點調節。高開關頻率和電流模式架構的運用實現了針對電壓和負載變化的快速瞬態響應，而并未犧牲穩定性。該器件支持用于電源軌排序的輸出電壓跟蹤功能。
該器件的其他特點包括過壓保護、折返過流保護、熱停機和可編程軟起動功能。該電源模塊采用節省空間和耐熱性能增強型 15mm x 15mm x 2.82mm LGA 封裝。LTM4615 是無鉛型器件，并符合 RoHS 標準。

LTM4615特點
具 1.5V VLDOTM 的雙路 4A 輸出電源
短路和過熱保護
電源良好指示器

開關穩壓器部分 —— 電流模式控制
輸入電壓范圍：2.375V 至 5.5V
每通道可提供 4A DC (典型值)、5A 峰值輸出電流
每通道可提供 0.8V 至高達 5V 輸出，可并聯
±2% 總 DC 輸出誤差
輸出電壓跟蹤

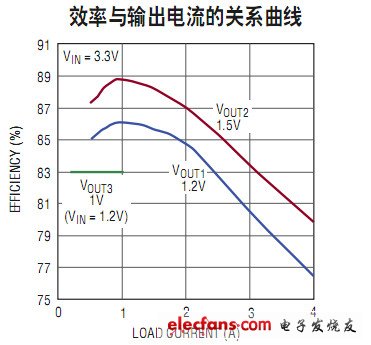

效率高達 95%
可編程軟起動

VLDO 部分
VLDO，1.14V 至 3.5V 輸入范圍
VLDO，0.4V 至 2.6V，1.5A 輸出
VLDO，40dB 電源抑制 (在 fSW)
±1% 總 DC 輸出誤差
外形小巧且非常扁平的封裝：15mm x 15mm x 2.82mm

應用
電信和網絡設備
工業電源系統
低噪聲應用
FPGA、SERDES 電源
