      TOP224P單片開關電源模塊的電路設計

      2017-12-07 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　這次講座介紹由 TOP224P 構成的開關電源模塊。該模塊可用作儀器儀表、手機電池充電器、衛星通信解碼器的電源。

      　　性能特點與技術指標

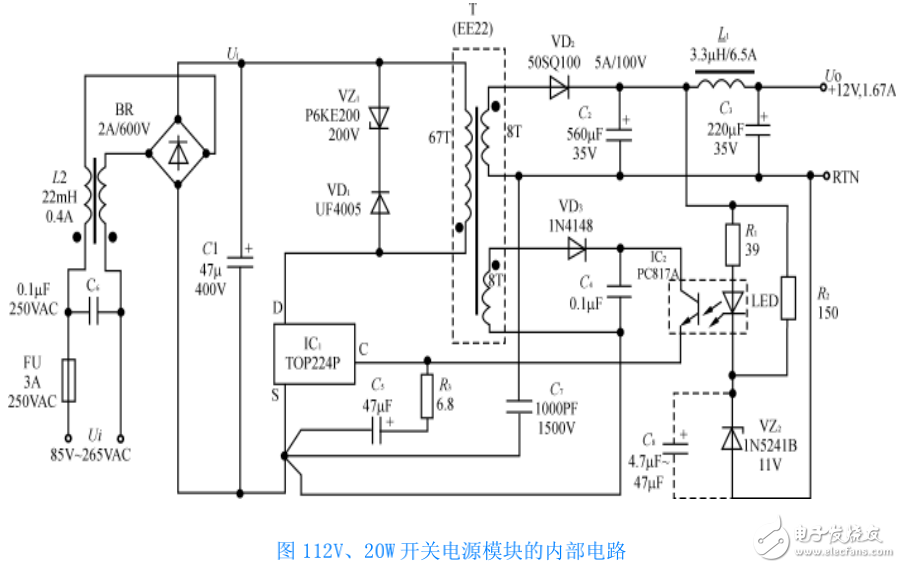

      　　（1）采用一片 TOP224P 型三端單片開關電源，配 PC817A 型光耦合器，構成帶穩壓管的光耦反饋電路，能將85V～265V 交流輸入電源 Ui 變換成 12V、1.67A 的直流穩壓輸出。

      　?。?）電路簡單，穩壓性能好，成本低。外圍電路僅需 21 個元器件。其電壓調整率和負載調整率約為±1％，電源效率可達 78％。在 25℃的環境溫度下，可連續輸出 20W 的功率。峰值輸出功率為 30W。

      　?。?）體積小，重量輕。TOP224P 利用印刷板上的敷銅箔散熱，不需外接散熱片。

      　　（4）便于對電路進行改進。只需重新設計高頻變壓器，改變匝數比和增加少量元件，即可實現多路穩壓輸出或恒流輸出。

      　　該模塊的主要技術指標如下：

      　　交流輸入電壓范圍：Ui=85V～265V

      　　輸入電壓頻率：f=（47～440）Hz

      　　輸出直流電壓：UO=12V±5％

      　　最大輸出電流：IOM=1.67A

      　　連續輸出功率：PO=20W（TA=25℃），或 15W（TA=50℃）

      　　電壓調整率（Ui=85V～265V）：SV=±1％

      　　負載調整率（IO=0.167A～1.67A）：SI=±1％

      　　效率：η=78％

      TOP224P單片開關電源模塊的電路設計
