      基于單片機控制的開關電源設計

      2017-12-07 | rar | 1.2 MB | 次下載 | 免費

      資料介紹

      　　本文中研究的單片機控制的線性電源，可以通過鍵盤預置期望輸出電壓值，模/數轉換器對輸出電壓進行采樣并顯示在數碼管上。該系統還采用了溫度傳感器對輸出電壓進行校正，使得輸出電壓更穩定精確度也更高。并且該系統可以給芯片提供+12V，+5V 及-12V 的工作電壓。

      　　由單片機控制的數控電源主要由三部分所構成，主要是電源電路，控制電路和校正電路。以 LM317 三端電壓可調器來調節電壓，其具有輸出電壓穩定，可調范圍較大，但其缺點是輸出的電流較小，所以在設計的時候還加入了擴展電流電路。

      　　基于單片機的數控直流電源方案設計

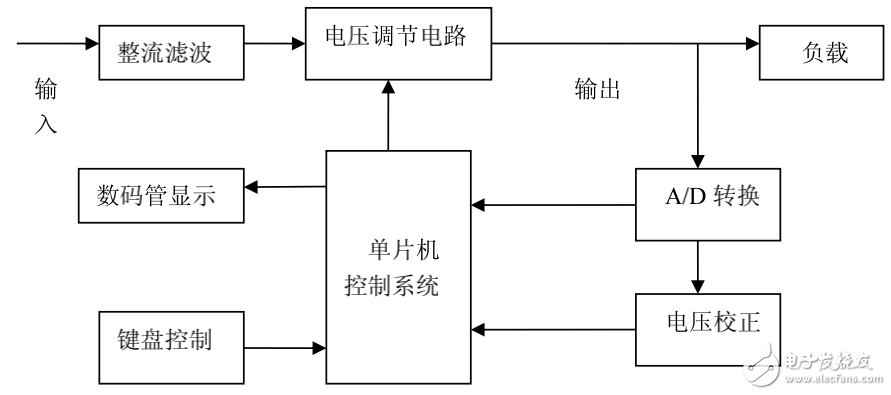

      　　基于單片機控制的數控直流電源主要由電源部分、控制部分和校正部分組成。其基本原理如圖 2.1 所示：

      　　基于單片機控制的開關電源設計

      　　圖 2.1 基于單片機控制的數控直流電源系統原理圖

      　　其基本工作原理為：電壓通過鍵盤預置后由單片機控制并調節輸出電壓，輸出電壓經過 A/D 采樣校正后送數碼管顯示。

      　　基于單片機的數字控制直流電源的制作需要考慮以下兩個問題：一是制作成本及工藝。在現在的商業化中，產品的成本和工藝往往是倍受重視的，它直接決定了產品的銷售和發展；二是電源的輸出功率以及精確度。在很多實驗和領域中都需要用到精確度很高的電源，另外在民用上也需要可調節的電源。
