      在3P4WY形系統中添加中心線線衰減網絡的影響

      2017-09-12 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

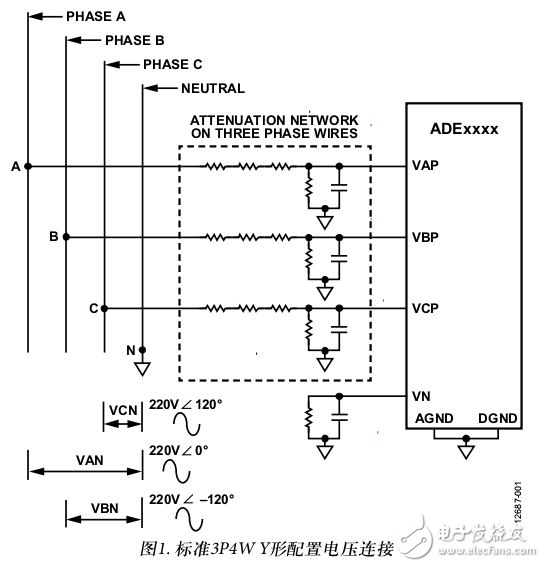

      　　圖1所示為標準3P4W Y形配置設置。為簡明起見，圖中只　顯示了電壓通道連接。有衰減網絡連接到所有三條相位線，中心線被當作ADExxxx IC的地
      在3P4WY形系統中添加中心線線衰減網絡的影響

      　　在某些情況下，不能把零線當作接地基準。提出這一要求

      　　的原因有多種。兩個主要原因如下：

      　　1. 某些電表會進行安全測試，在此過程中，相位線會與中

      　　心線交換。如果A相與中心線交換，在圖1中，系統接

      　　地基準現在為220 V。系統組件（如電源單元）往往不能處

      　　理這種情況。因此，把中心線當作接地基準并不合適。

      　　2. 出于安全考慮，計量系統中的通信模塊與高電壓是相隔

      　　離的。根據應用、電表設計、標準等，有不同類型的隔

      　　離要求。如果只需要一個層次的功能隔離，則僅隔離系

      　　統地與中心線即可。這里的假設條件是，系統中使用的

      　　帶隔離的電流傳感器（如電流互感器）。圖2所示為一種

      　　典型的計量系統。在本例中，電流也與零線相隔離。還

      　　有些情況下，系統要求兩個層次的隔離：安全（電流）隔

      　　離和功能隔離。安全隔離一般通過在MCU與通信模塊

      　　之間實施充分的數據和電源隔離來實現。功能隔離通過

      　　隔離中心線和MCU地來實現
