1 引言
　　數字信號處理器（DSP）已經發展了20多年，最初僅在信號處理領域內應用。近年來， 隨著半導體技術的發展，其高速運算能力使很多復雜的控制算法和功能得以實現，同時將實時處理能力和控制器的外設功能集于一身，在控制領域內也得到很好的應用。數字控制系統克服了模擬控制系統電路功能單一、控制精度不高的缺點，它抗干擾能力強，可靠性高，可實現復雜控制，增強了控制的靈活性。
　　TMS320LF2407A是美國TI公司推出的新型高性能16位定點數字信號處理器，它專門為數字控制設計，集DSP的高速信號處理能力及適用于控制的優化外圍電路于一體，在數字控制系統中得以廣泛應用 ［1］。本文介紹其體系結構、功能特性及其在控制領域中的應用，為數字控制系統的設計提供參考。
　　2 體系結構和功能特性
　　2.1 系統組成

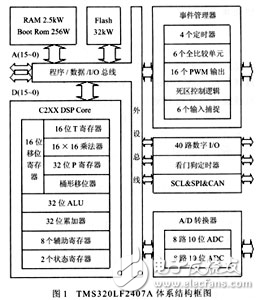

　　TMS320LF2407A系統組成包括：40MHz、40MIPS的低電壓3.3V　CPU、片內存儲器、事件管理器模塊、片內集成外圍設備［2］。其體系結構框圖如圖1所示。
　　
　　2.2 CPU及總線結構
　　TMS320LF2407A的CPU是基于TMS320C2XX的16位定點低功耗內核。體系結構采用四級流水線技術加快程序的執行，可在一個處理周期內完成乘法、加法和移位運算。其中央算術邏輯單元（CALU）是一個獨立的算術單元，它包括一個32位算術邏輯單元（ALU）、一個32位累加器、一個16×16位乘法器（MUL）和一個16位桶形移位器，同時乘法器和累加器內部各包含一個輸出移位器。完全獨立于CALU的輔助寄存器單元（ARAU）包含八個16位輔助寄存器，其主要功能是在CALU操作的同時執行八個輔助寄存器（AR7至AR0）上的算術運算。兩個狀態寄存器ST0 和ST1用于實現CPU各種狀態的保存。
　　TMS320LF2407A采用增強的哈佛結構，芯片內部具有六條16位總線，即程序地址總線（PAB）、數據讀地址總線（DRAB）、數據寫地址總線（DWAB）、程序讀總線（PRDB）、數據讀總線（DRDB）、數據寫總線（DWEB），其程序存儲器總線和數據存儲器總線相互獨立，支持并行的程序和操作數尋址，因此CPU的讀/寫可在同一周期內進行，這種高速運算能力使自適應控制、卡爾曼濾波、神經網絡、遺傳算法等復雜控制算法得以實現。
　　2.3 存儲器配置
　　TMS320LF2407A地址映象被組織為三個可獨立選擇的空間：程序存儲器（64K）、數據存儲器（64K）、輸入/輸出（I/O）空間（64K）。這些空間提供了共192K字的地址范圍。
　　其片內存儲器資源包括：544字×16位的雙端口數據/程序DARAM、2K字×16位的單端口數據/程序SARAM、片內32K×16位的Flash程序存儲器、256字×16位片上Boot ROM、片上Flash/ROM具有可編程加密特性。
　　TMS320LF2407A的指令集有三種基本的存儲器尋址方式：立即尋址方式、直接尋址方式、間接尋址方式。
