現有的雷達終端系統采用了大量的高速專用芯片實現。而芯片的更新?lián)Q代很快，許多芯片已面臨淘汰，即使還沒有完全消失，價格也已經很昂貴，給系統的維護和升級換代帶來極大不便。隨著計算機、軟件和網絡技術的不斷發展，使得新一代的雷達終端系統的軟件化和網絡化實現成為可能。本文基于此技術背景展開研究，并給出系統的具體實現。
　　1 整體實現方案
　　1.1 基于Linux操作系統
　　傳統的雷達顯示系統是基于Windows的。但是Windows面臨許多問題，譬如封閉源碼、易被病毒和黑客入侵等。而Linux是免費的、開源的、網絡化的操作系統。其內核是獨立和高度可配置的。Linux的網絡功能和安全性要優于Windows。所以基于Linux的系統方案是比較合適的。
　　1.2 系統實現方案
　　系統由預處理機、主顯機和網顯機組成，如圖1所示。
　　
　　預處理機的主要功能是：雷達視頻的采集、壓縮和傳輸，接收二次信息和操控信息并存儲所有信息。主顯機功能：壓縮視頻的接收、解壓、顯示，接收二次信息并顯示，人機操控操作，將二次信息和操控信息發送到網絡上。網顯機類似于主顯機，但沒有操控功能。為簡單起見，本文不討論網顯機的實現。
　　2 預處理機系統的實現
　　預處理機完成數據的采集、壓縮和傳輸，下面針對這三個方面進行介紹。
　　2.1 基于PCI總線的雷達視頻采集卡
　　這是系統中惟一的硬件實現部分，也是必不可少的，它將采集的數據傳給計算機。這部分的具體實現可參考文獻［1］。
　　2.2 小波壓縮技術
　　當雷達采樣率很高時，網絡傳輸前不進行壓縮處理，帶寬是不夠的。
　　基于幀的壓縮技術，不適合對雷達視頻具有實時要求的場合，因?yàn)闀?huì)引入一個固定延時。而一維小波壓縮可以做到高效壓縮和實時要求的折衷。

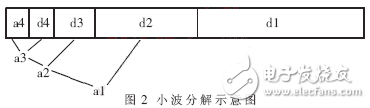

　　小波壓縮的思想是將一維數字序列分為粗糙尺度和細節兩部分，各占一半存儲空間，這個過程可以一直遞歸下去；因?yàn)榛夭?a target='_blank' class='arckwlink_none'>信號比較平滑，細節部分主要是噪聲，所以只保留粗糙尺度部分，如圖2所示。
