Blackfin（BF）系列DSP是ADI公司和Intel公司共同開發的DSP，采用了一種新型結構MSA.BF系列中的BF537具有較塊的運算速度和豐富的接口資源，長于控制和視頻圖像處理，且其帶有符合IEEE 802.3規范的以太網控制器，如果在BF537中移植帶有LwIP協議棧的VDK工程，并利用網絡芯片對537進行擴展，就能便捷地實現嵌入式系統與因特網的通信。
　　由于低功耗、數據非易失、存儲速度快、存儲密度大等優點，Nand Flash在閃存行列中脫穎而出，常被用作大容量數據的存儲媒質。隨著存儲系統容量和存取速度的不斷提升，構建嵌入式文件系統來實現存儲系統中數據的管理。
　　1 VDK與嵌入式文件系統
　　1.1 VDK簡介
　　VDK（Visual DSP Kernel）是ADI公司針對Blackfin系列DSP處理器特別開發的“小而健壯”的輕量級內核，特別適合編寫需要精確控制的代碼，是一個提供了豐富的API函數庫，同時支持輕量級IP協議棧（LwIP）的RTOS。
　　VDK功能全面，具有線程、信號量、事件與事件位、消息、關鍵域與禁止調度域等特征。內核通過協同多任務和時間片輪轉的方式來管理和協調線程，這種方式稱為“調度”.VDK運用程序可分為兩部分：線程域和中斷域。線程域中的調度稱為“軟件調度”，由內核完成；中斷域中的調度稱為“硬件調度”，由中斷控制器完成。后者的優先級高于前者，而設備驅動是兩者溝通的橋梁。
　　然而VDK只是一個“裸核”，不提供文件系統的支持，如果需要基于VDK實現文件系統，用戶必須自己編寫各種接口函數的代碼。
　　1.2 基于Nand Flash的嵌入式文件系統簡介
　　Flash文件系統主要有開源的和商業的兩類。開源的Flash文件系統，有JFFS、JFFS2、YAFS等。JFFS采用高效的日志文件系統，具有掉電安全、臟塊回收、磨損均衡等特性，主要用于嵌入式Linux.Red Hat公司后來在JFFS基礎上進行升級，發展出JSSF2.JSSF2采用哈希表的日志節點結構，加快了節點的操作速度。YAFFS也是基于日志結構的文件系統，相比JFFS，YAFFS減少了一些功能，但降低了內存占用率，提高了訪問速度。
　　商業Flash文件系統主要有TrueFFS和TransactiONFFS.前者用于仿真硬盤驅動，利用冗余數據結構保證可靠的數據操作，并能均勻使用Flash.后者使用事務記錄方案，運用程序可通過FAL訪問文件系統。
　　2 嵌入式系統的硬件平臺

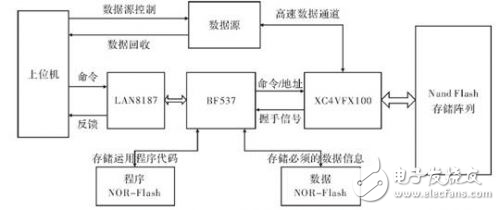

　　基于BF537的嵌入式系統硬件平臺的框圖如圖1所示。
　　
　　圖1 嵌入式系統硬件平臺
　　LAN8187用于對BF537的以太網控制器進行擴展，使其能夠通過以太網絡與上位機進行通信。
　　BF537外掛了兩片Nor Flash芯片作為其異步外存。程序Nor Flash用于存儲運行程序代碼，數據Flash主要用于存儲文件系統運行所需的數據，例如文件目錄表、地址映射表等。XC4VFX100用于處理數據流的速度、解析和轉發BF537的命令，配合BF537對存儲陣列進行管理。
