      TLC5510數據采集系統設計方案分析

      2017-10-20 | rar | 0.4 MB | 次下載 | 1積分

      資料介紹

      　1 TLC5510簡介
      　　TLC5510是美國德州儀器（TI）公司的8位半閃速架構A/D轉換器，采用CMOS工藝，大大減少比較器數。TLC5510最大可提供20 Ms／s的采樣率，可廣泛應用于高速數據轉換、數字TV、醫學圖像、視頻會議以及QAM解調器等領域。TLC5510的工作電源為5 V，功耗為100 mW（典型值）。內置采樣保持電路，可簡化外圍電路設計。TLC5510具有高阻抗并行接口和內部基準電阻，模擬輸入范圍為0．6 V～2．6 V。
      　　1．1 引腳功能描述

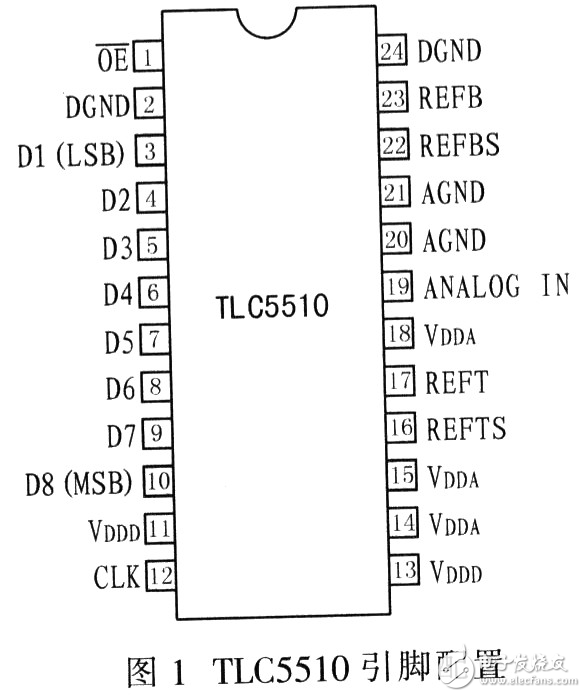

      　　TLC5510采用24引腳的貼片封裝，其引腳配置如圖1所示。各引腳功能描述如下：
      　　AGND：模擬信號地；
      　　ANGLOG IN：模擬信號輸入端；
      　　CLK：時鐘輸入端；
      　　DGND：數字信號地；
      　　D1～D8：數據輸出端。D1為數據低位，D8為數據高位；
      　　OE：輸出使能端。OE為低電平時數據端有效，否則數據端為高阻態；
      　　VDDA：模擬電路工作電壓；
      　　VDDD：數字電路工作電壓；
      　　REFTS：內部參考電壓。當內部分壓器輸出額定2 V基準電壓時，該端短路至REFT；
      　　REFT：參考電壓（T代表Top為2．6 V）；
      　　REFB：參考電壓（B代表Bottom為0．6 V）；
      　　REFBS：參考電壓。當內部分壓器產生2 V的額定基準電壓時，該端短路至REFB。
      　　TLC5510數據采集系統設計方案分析
