微軟Windows CE 5?TSC2101?觸覺和音頻驅動程序已經開發，和代碼已經在英特爾?Mainstone II開發平臺進行測試。這申請報告討論這些TSC2101的驅動程序，包括硬件連接TSC2101和平臺之間，Windows CE 5的驅動程序的代碼和結構、安裝過程。

　　TSC2101 Windows?CE（WinCE）5驅動程序來幫助用戶快速設置TSC2101，運行，并使用該設備在Windows CE 5系統。像相應的Windows CE 4驅動程序（見slaa200），這些驅動程序是設備驅動程序的標準的PDD編碼（依賴平臺裝置）層，和PDD層進一步分裂有一個額外的處理器依賴層（PDL）從而使TSC2101司機容易端口為不同的主機處理器。見TI應用報告詳情slaa200和slaa187。

　　雖然TSC2101 WinCE 5的司機在這申請報告提出了可集成適應到客戶的軟件系統在不同的主機處理器，他們運行和測試只有在英特爾?Mainstone II平臺PXA270處理器步B0。

　　TSC2101裝置必須連接并連接到一個主機處理器，在設備驅動程序的代碼移植并執行。以下10個數字信號運行TSC2101觸摸是必不可少的音頻驅動程序。

　　·SPI總線，4條線：SCLK，SS，MOSI，MISO（在J14在TSC2101 EVM）

　　·觸摸筆下的數據中斷，PINTDAV（在J14在TSC2101 EVM）

　　·主要音頻編解碼器的時鐘MCLK（在J13在TSC2101 EVM）

　　·I2S總線，4條線：BCLK，WCLK，皮膚，和SDOUT（在J13在TSC2101 EVM）

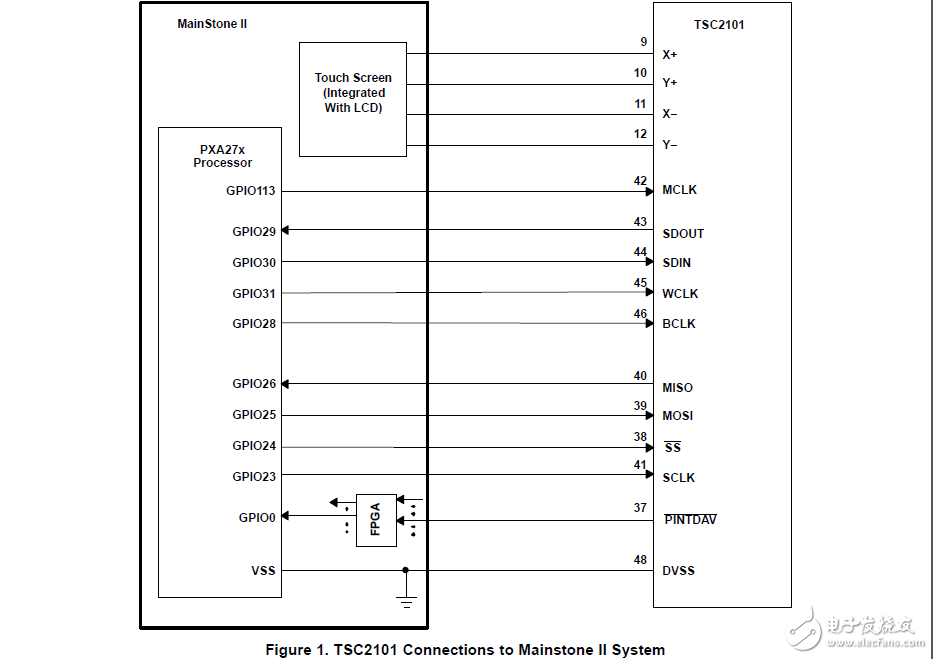

　　為TSC2101驅動開發，TSC2101評價模塊（見slau112）和英特爾以PXA270處理器步B0 Mainstone II平臺（見參考文獻4）進行。電線兩個系統之間的連接如圖1所示。
