描述

　　該TLV320AC36和tlv320ac37語音頻帶音頻處理器（VBAP）設計的集成電路執行發送編碼（A/D轉換）和接收解碼（D/A轉換）接收語音頻帶通信系統的濾波。蜂窩電話系統的目標特別是，但是，這些集成電路可以在其他系統，包括數字音頻功能，電信和數據采集。

　　這些器件的引腳可選擇的兩種模式，擴大和線性，兩格式提供數據。在壓縮模式，數據發送和接收的8位字。在線性模式下，13位數據和三位增益設置控制數據，或三零比特填充創建16位字，發送和收到。

　　發射部分的設計直接與駐極體麥克風元件接口。麥克風輸入信號（慶）緩沖和設置放大器的增益，以適應各種規定放大信號輸入電平。放大后的信號通過帶通濾波器，抗混疊和。過濾信號然后用于壓縮模數轉換器的輸入當壓擴模式選擇。否則，模數轉換器執行線性轉換。由此產生的數據然后，時鐘輸出為串行數據流。

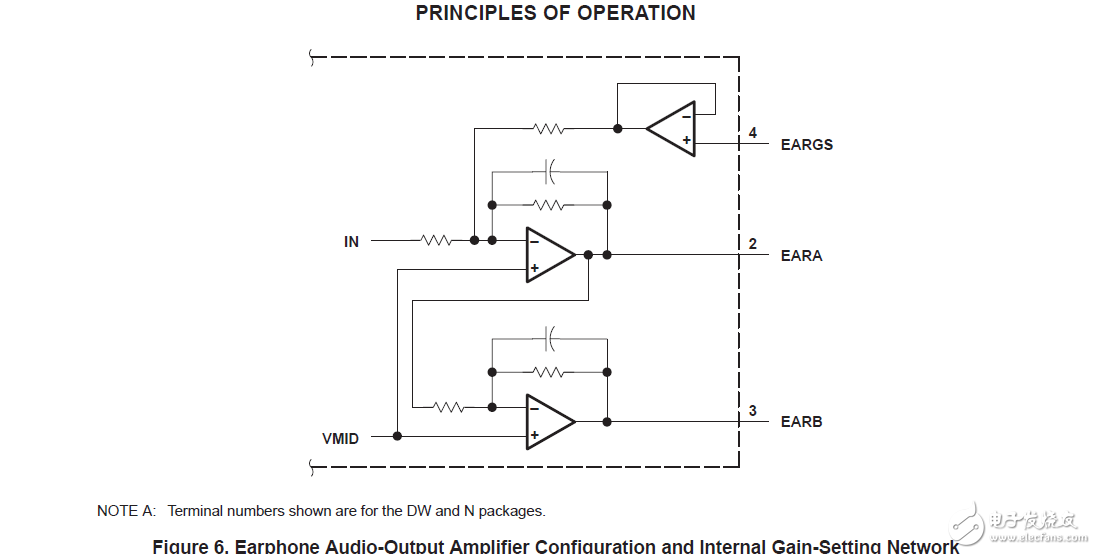

　　接收部分需要DIN上的串行數據幀，并通過擴展將其轉換為模擬數字模擬轉換器當壓縮模式選擇；否則，一個線性變換執行。模擬信號然后通過開關電容濾波器，它提供了帶外拒絕（x x）/ x校正函數和平滑。濾波后的信號被發送到耳機放大器。這個耳機放大器有一個可調增益差分輸出，旨在盡量減少靜態功耗耗散。

　　一個單一的片上高精度帶隙電路產生所有的電壓基準，消除了需要外部參考電壓。內部參考電壓等于VCC / 2，vmid，用來開發中層虛擬地面的所有放大器電路和麥克風偏置電路。另一個參考電壓，micbias，可為麥克風提供偏置電流。

　　TLV320ac3xc器件的特點是操作從0°C 70°C. tlv320ac3xi裝置其特征在于操作從40°C到85°C.
