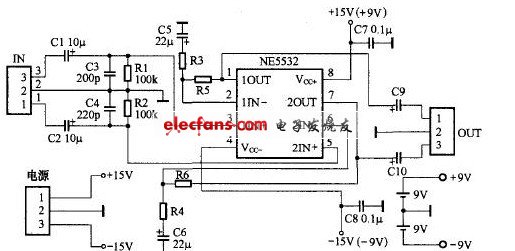

NE5532是典型的雙極型輸入運算放大器，用單個NE5532組成的小功率電路有很多版本，本人通過不斷地對比和思考，對那些五花八門的電路圖作了修改，最終確定了原理圖(圖1)。放大倍數是由R3(R4)和R5(R6)來控制的，理論上說如果R3(R4)為1kΩ，R5(R6)為100kΩ，則其放大倍數為100倍，但對于耳放來說，這會引起自激，再說就算真的能達到100倍，效果也不可能好，所以這個電路用于前級時也最好別調成100倍。當然，對于耳放定2～3倍可以讓負反饋適量、音質柔和、清晰更通透，但放大倍數也不能太小，否則也會影響音質，大家可以反復調試，達到自己滿意的效果。筆者是將R3(R4)定為1kΩ，R5(R6)定為20 kΩ，即2倍。C5(C6)是輸入回路的對地通路，在用于耳放電路時應該加大，原理圖中的值為22 uF，但用于此耳放應該加大到100 uF。
?
