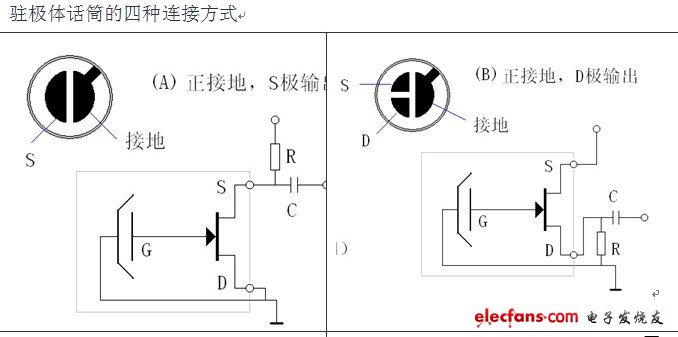

駐極體話筒與電路的接法有兩種：

　　源極輸出與漏極輸出。源極輸出類似晶體三極管的射極輸出。需用三根引出線。漏極D接電源正極。源極S與地之間接一電阻Rs來提供源極電壓，信號由源極經電容C輸出。編織線接地起屏蔽作用。源極輸出的輸出阻抗小于2k，電路比較穩定，動態范圍大。但輸出信號比漏極輸出小。漏極輸出類似晶體三極管的共發射極放入。只需兩根引出線。漏極D與電源正極間接一漏極電阻RD，信號由漏極D經電容C輸出。源極S與編織線一起接地。漏極輸出有電壓增益，因而話筒靈敏度比源極輸出時要高，但電路動態范圍略小。

　　Rs和RD的大小要根據電源電壓大小來決定。一般可在2.2～5.1k間選用。例如電源電壓為6V時，Rs為4.7k，RD為2。2k。圖3輸出電路中，若電源為正極接地時，只須將D、S對換一下，仍可成為源、漏極輸出。一聲控電路前置放大級中駐極體話筒的源極輸出和漏極輸出的兩種不同的接法，最后要說明一點，不管是源極輸出或漏極輸出，駐極體話筒必須提供直流電壓才能工作，因?yàn)樗鼉?nèi)部裝有場效應管。

　　駐極體話筒價格很低，損壞后做更換處理，關于駐極體話筒選配要注意以下幾點：

　　(1)、兩根和三根引腳的駐極體話筒之間不能直接替代，一般情況下也不做改動電路的代替。

　　(2)、這種話筒沒有型號之分，相同引腳數的話筒可以代替，只是存在性能上的差別。

?
